HEIDENHAIN TNC 620 85
3.9 FRESA
T
URA FOR
O
(ciclo 208, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming
feat
ur
es)

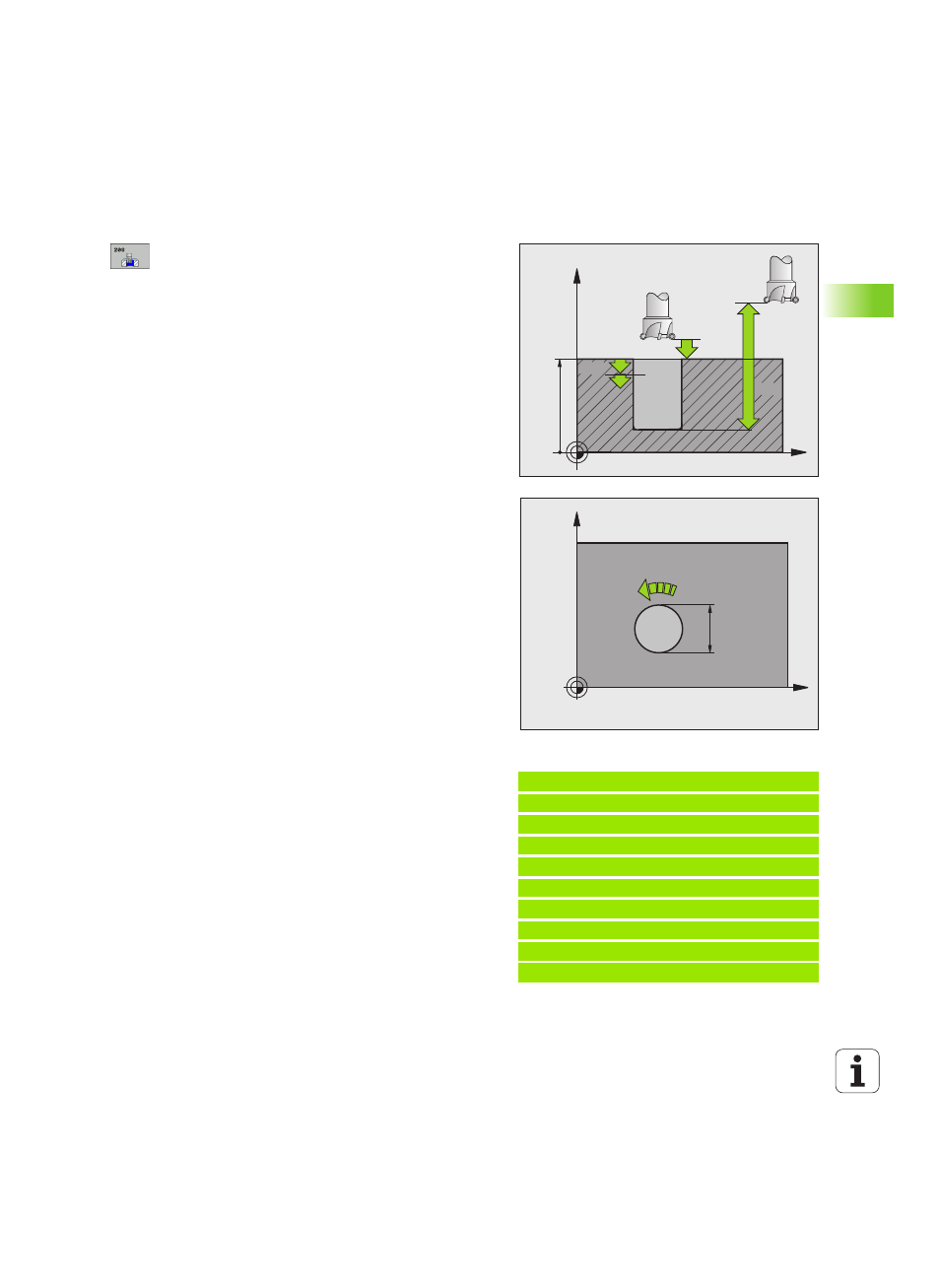

Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore
incrementale): distanza tra lo spigolo inferiore
dell'utensile e la superficie del pezzo. Campo di
immissione da 0 a 99999,9999
U PROFONDITÀ Q201 (in valore incrementale): distanza
tra la superficie del pezzo e il fondo del foro. Campo
di immissione da -99999,9999 a 99999,9999
U AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante la foratura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU, FZ
U INCREMENTO PER GIRO DELL'ELICA Q334 (in
valore incrementale): quota di cui l'utensile viene di
volta in volta avvicinato al giro dell'elica (=360°).
Campo di immissione da 0 a 99999,9999
U COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo.
Campo di immissione da -99999,9999 a 99999,9999
U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio). Campo di immissione da 0 a
99999,9999
U DIAMETRO NOMINALE Q335 (in valore assoluto):
diametro foro. Se è stato impostato il diametro
nominale uguale al diametro utensile, il TNC fora
senza interpolazione delle linee a spirale direttamente
alla profondità impostata. Campo di immissione da
0 a 99999,9999
U DIAMETRO PREFORATO Q342 (in valore assoluto):
appena si introduce in Q342 un valore maggiore di 0,
il TNC non esegue alcun controllo del rapporto tra il
diametro nominale e il diametro dell'utensile. In tal
modo è possibile fresare fori il cui diametro è
maggiore del doppio del diametro dell'utensile.
Campo di immissione da 0 a 99999,9999
U MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
Esempio: blocchi NC
12 CYCL DEF 208 FRESATURA DI FORI
Q200=2 ;DISTANZA SICUREZZA
Q201=-80 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q334=1.5 ;PROF. INCREMENTO
Q203=+100 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q335=25 ;DIAMETRO NOMINALE
Q342=0 ;DIAMETRO PREFORATO
Q351=+1 ;MODO FRESATURA
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
