384 Cicli di tastatura: controllo automatico dei pezzi
16.6 MISURAZIONE CER
C
HIO ES
TERNO (ciclo 422, DIN/ISO: G422)

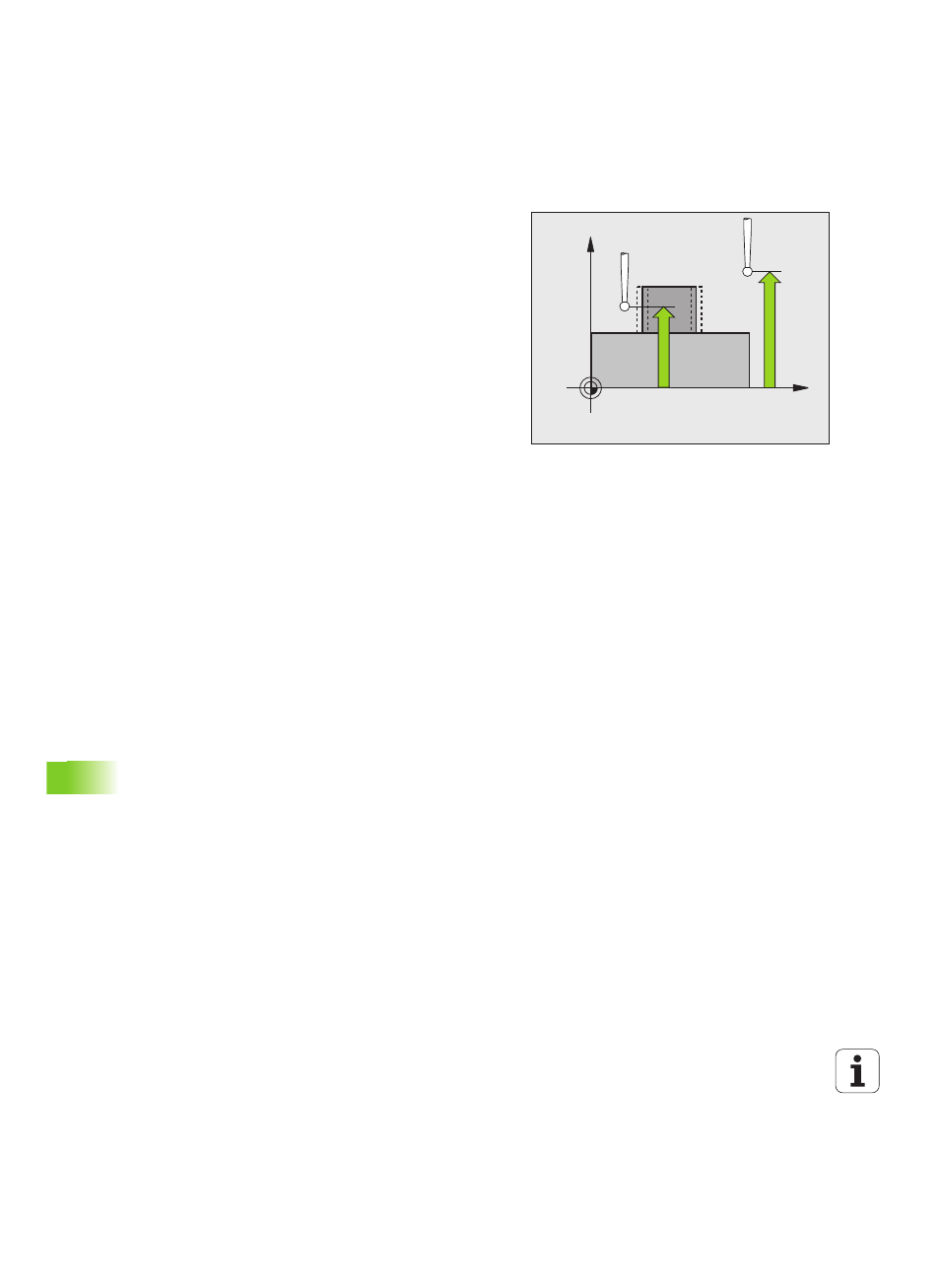

U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto di
misura e la sfera del tastatore. Q320 attivo in aggiunta
a SET_UP (tabella del sistema di tastatura). Campo di
immissione da 0 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U SPOSTARSI A ALT. SICUR. Q301: determinare in
che modo il tastatore deve spostarsi tra i punti di
misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
U LIMITE MAX DIMENSIONE ISOLA Q277: diametro
massimo ammesso per l'isola. Campo di immissione
da 0 a 99999,9999
U LIMITE MINIMO DIMENSIONE ISOLA Q278:
diametro minimo ammesso per l'isola. Campo di
immissione da 0 a 99999,9999
U TOLLERANZA CENTRO 1º ASSE Q279:
scostamento di posizione ammesso nell'asse
principale del piano di lavoro. Campo di immissione da
0 a 99999,9999
U TOLLERANZA CENTRO 2º ASSE Q280:
scostamento di posizione ammesso nell'asse
secondario del piano di lavoro. Campo di immissione
da 0 a 99999,9999
X
Z
Q261
Q260
