HEIDENHAIN TNC 620
355

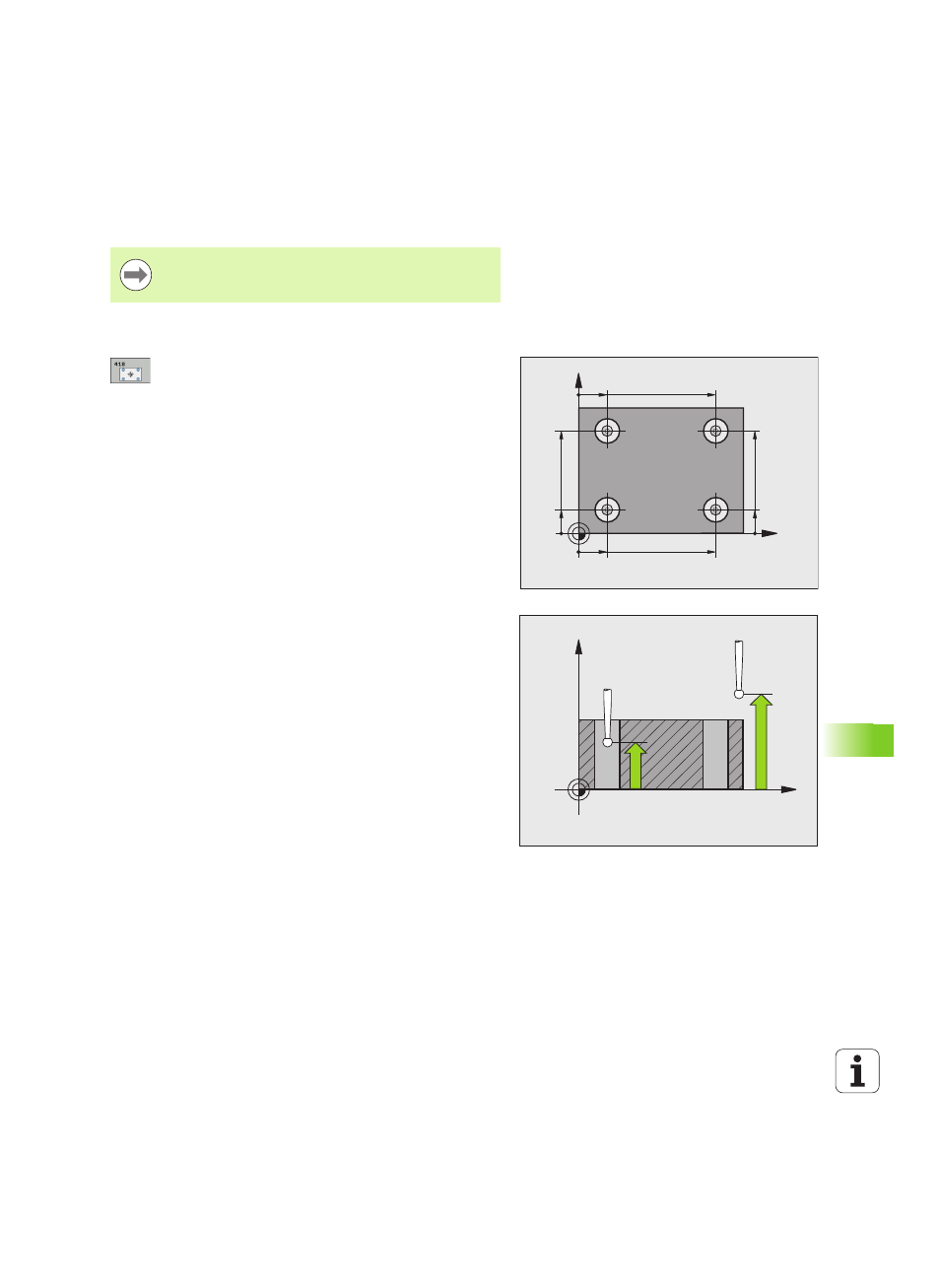

15.12 ORIGINE CENTR
O
SU 4 FORI (ciclo 41
8, DIN/ISO: G41
8)
Per la programmazione
Parametri ciclo
U
1º CENTRO 1º ASSE Q268 (in valore assoluto):
centro del 1° foro nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U
1º CENTRO 2º ASSE Q269 (in valore assoluto):
centro del 1° foro nell'asse secondario del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U
2º CENTRO 1º ASSE Q270 (in valore assoluto):
centro del 2° foro nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U
2º CENTRO 2º ASSE Q271 (in valore assoluto):
centro del 2° foro nell'asse secondario del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U
3º CENTRO 1º ASSE Q316 (in valore assoluto):
centro del 3° foro nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U
3º CENTRO 2º ASSE Q317 (in valore assoluto):
centro del 3° foro nell'asse secondario del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U
4º CENTRO 1º ASSE Q318 (in valore assoluto):
centro del 4° foro nell'asse principale del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U
4º CENTRO 2º ASSE Q319 (in valore assoluto):
centro del 4° foro nell'asse secondario del piano di
lavoro. Campo di immissione da -99999,9999 a
99999,9999
U
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera
(= punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
