HEIDENHAIN TNC 620 (340 56x-03) Cycle programming - Manuale (Pagina 308)

308 Cicli di tastatura: definizione automatica delle posizioni inclinate del pezzo
14.7 Allineament
o della posizione inc
linata di un pezz
o tr
amit
e l'asse C
(ciclo
405, DIN/ISO: G405)

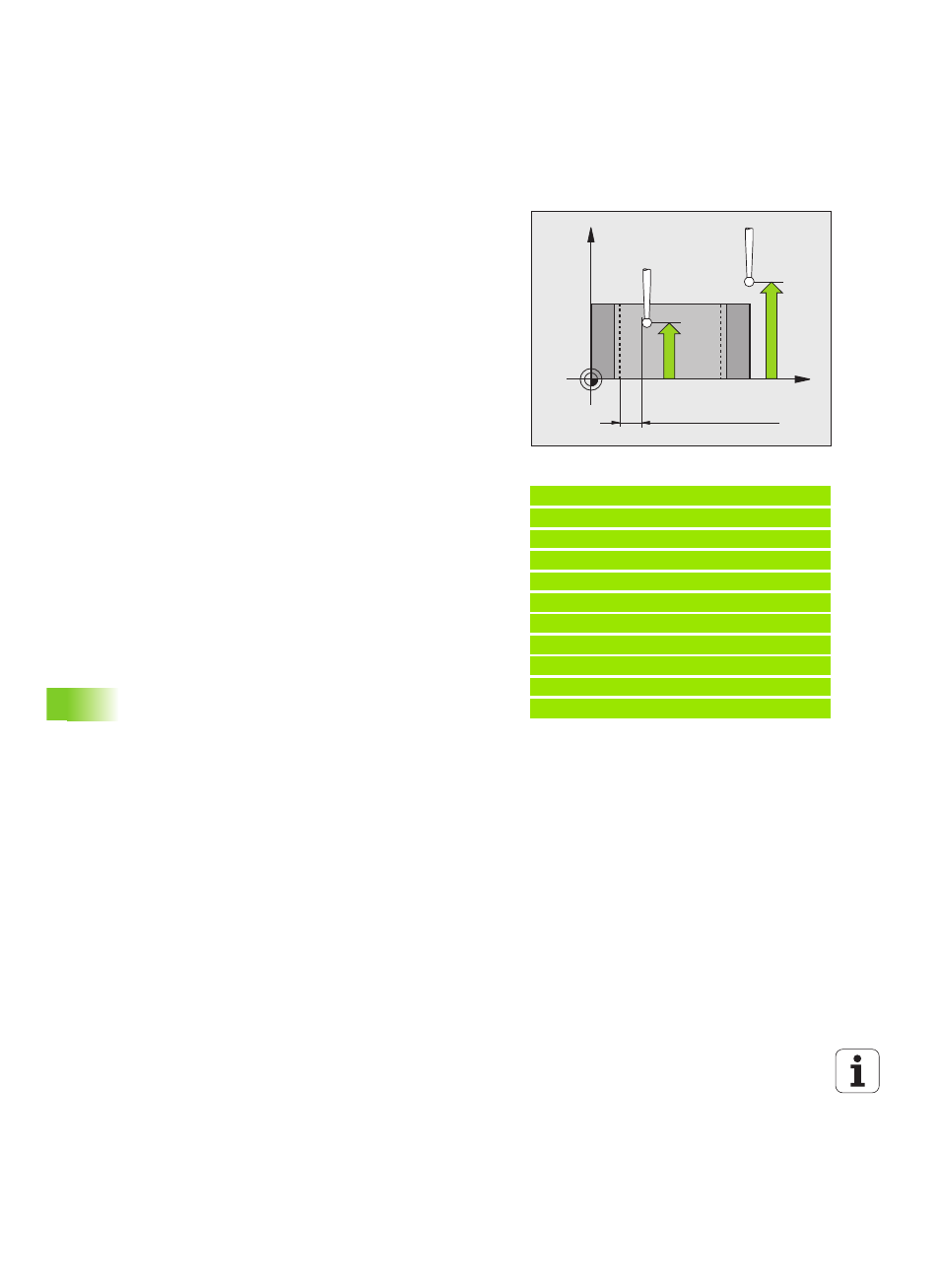

U MIS. ALTEZZA SU ASSE TASTATORE Q261 (in
valore assoluto): coordinata del centro della sfera (=
punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
U DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto di
misura e la sfera del tastatore. Q320 attivo in aggiunta
a SET_UP (tabella del sistema di tastatura). Campo di
immissione da 0 a 99999,9999
U ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
U SPOSTARSI A ALT. SICUR. Q301: determinare in
che modo il tastatore deve spostarsi tra i punti di
misura:
0: spostamento tra i punti da misurare all'altezza di
misura
1: spostamento tra i punti da misurare all'altezza di
sicurezza
U ZERO DOPO ALLINEAMENTO Q337: determinare se
il TNC deve impostare la visualizzazione dell'asse C a
0 o se deve scrivere l'offset angolare nella colonna C
della tabella origini:
0: azzeramento della visualizzazione dell'asse C
>0:scrittura dell'offset angolare misurato nella tabella
origini con il segno corretto. Numero riga = valore di
Q337. Se nella tabella origine era già stato registrato
uno spostamento C, il TNC vi addiziona l'offset
angolare misurato, tenendo conto del segno
Esempio: blocchi NC
5 TCH PROBE 405 ROT SU ASSE C
Q321=+50 ;CENTRO 1º ASSE
Q322=+50 ;CENTRO 2º ASSE
Q262=10 ;DIAMETRO NOMINALE
Q325=+0 ;ANGOLO DI PARTENZA
Q247=90 ;ANGOLO INCREMENTALE
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q337=0 ;SETTARE ZERO
X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
