HEIDENHAIN TNC 620
131
5.2 T
A
SCA RET
T
ANGOLARE (ciclo
251, DIN/ISO: G251, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

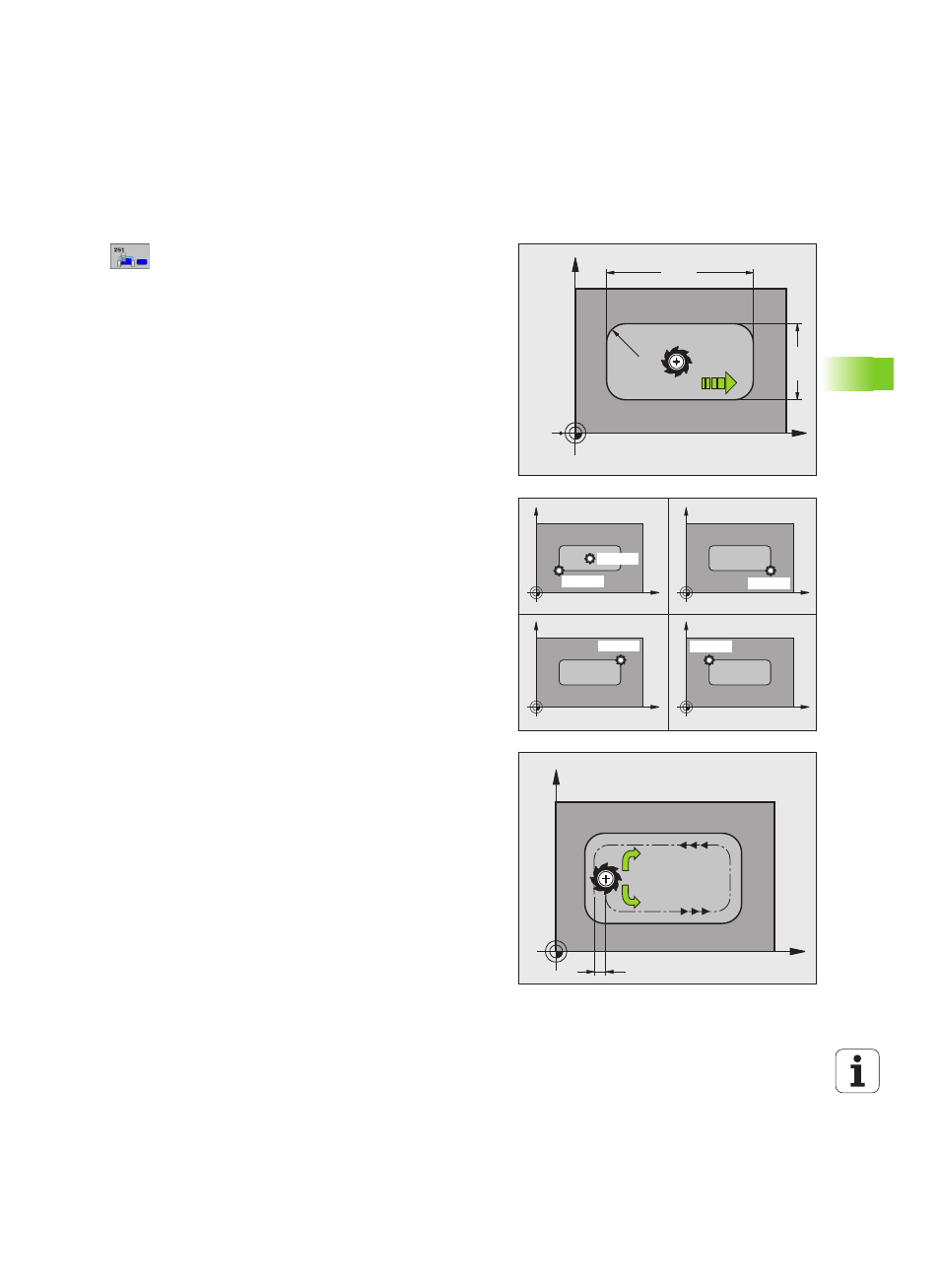

Parametri ciclo
U
TIPO DI LAVORAZIONE (0/1/2)
Q215: definizione del
tipo di lavorazione:
0: sgrossatura e finitura
1: solo sgrossatura
2: solo finitura
La finitura laterale e la finitura del fondo vengono
eseguite solo se è definito il rispettivo sovrametallo
per finitura (Q368, Q369)
U
LUNGHEZZA 1º LATO
Q218 (incrementale): lunghezza
della tasca parallela all'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
U
LUNGHEZZA 2º LATO
Q219 (incrementale): lunghezza
della tasca parallela all'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999
U
RAGGIO DELL’ANGOLO
Q220: raggio dell’angolo della
tasca. Se è impostato il valore 0, il TNC considera il
RAGGIO SPIGOLO uguale al raggio dell'utensile.
Campo di immissione da 0 a 99999,9999
U
QUOTA DI FINITURA LATERALE
Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
U
ANGOLO DI ROTAZIONE
Q224 (in valore assoluto): angolo
con cui tutta la tasca viene ruotata. Il centro di
rotazione si trova nella posizione in cui si trova
l’utensile al momento della chiamata del ciclo. Campo
di immissione da -360,0000 a 360,0000
U
POSIZIONE TASCA
Q367: posizione della tasca riferita
alla posizione dell’utensile al momento della chiamata
del ciclo:
0: posizione utensile = centro tasca
1: posizione utensile = spigolo inferiore sinistro
2: posizione utensile = spigolo inferiore destro
3: posizione utensile = spigolo superiore destro
4: posizione utensile = spigolo superiore sinistro
U
AVANZAMENTO FRESATURA
Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999, in
alternativa FAUTO, FU, FZ
U
MODO FRESATURA
Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351= +1
Q351= 1
