6.3 SA
GOME DI PUNTI SU LINEE (ciclo
221, DIN/ISO: G221, opzione sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

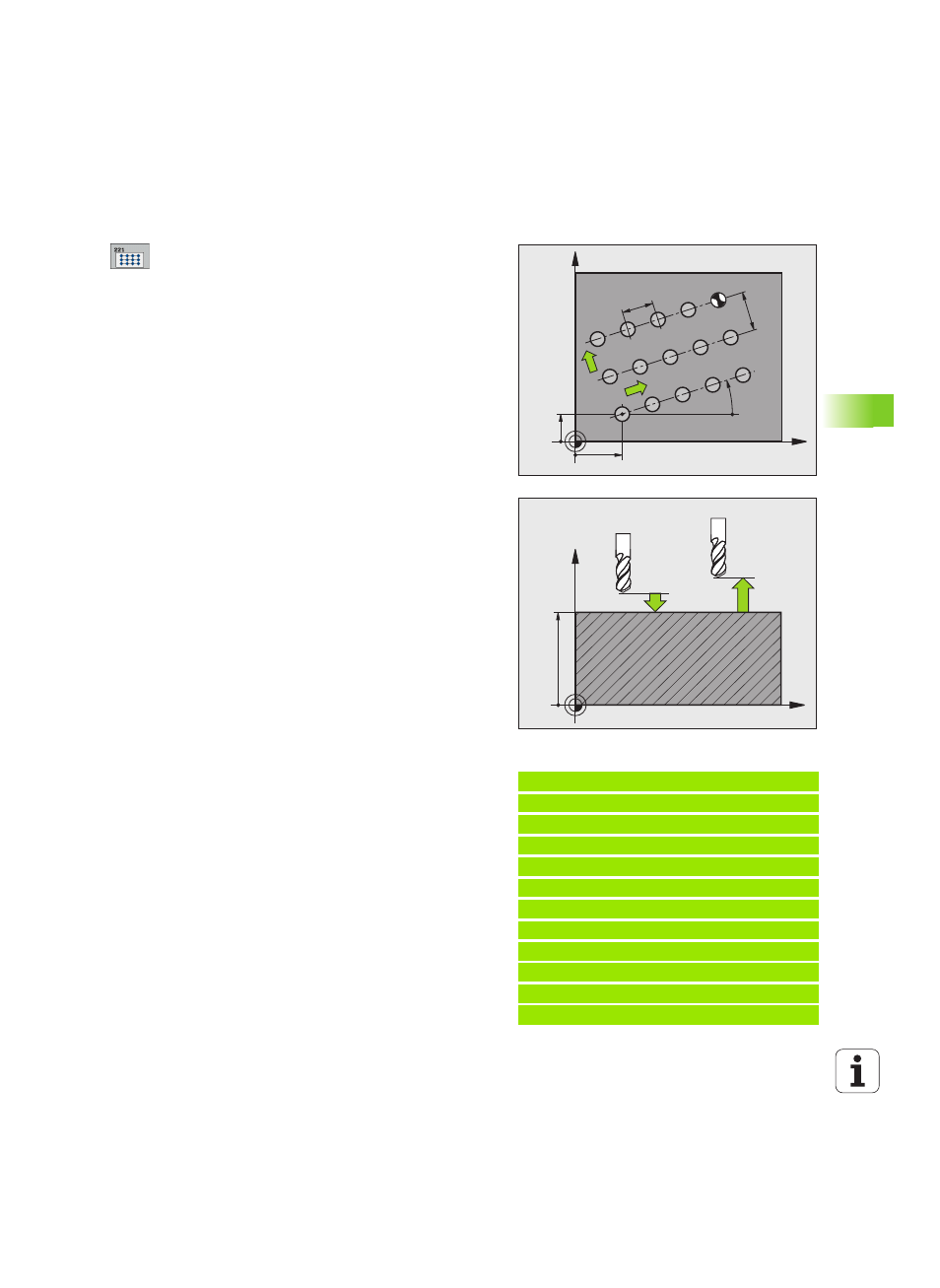

Parametri ciclo
U
PUNTO DI PARTENZA 1º ASSE Q225 (in valore
assoluto): coordinata del punto di partenza nell’asse
principale del piano di lavoro
U
PUNTO DI PARTENZA 2º ASSE Q226 (in valore
assoluto): coordinata del punto di partenza nell’asse
secondario del piano di lavoro
U
DISTANZA 1º ASSE Q237 (in valore incrementale):
distanza dei singoli punti sulla linea
U
DISTANZA 2º ASSE Q238 (in valore incrementale):
distanza tra le singole linee
U
NUMERO COLONNE Q242: numero di lavorazioni
sulla linea
U
NUMERO RIGHE Q243: numero delle linee
U
ANGOLO DI ROTAZIONE Q224 (in valore assoluto):
angolo intorno al quale viene ruotata l’intera sagoma;
il centro di rotazione corrisponde al punto di partenza
U
DISTANZA DI SICUREZZA Q200 (incrementale):
distanza tra la punta dell’utensile e la superficie del
pezzo
U
COORD. SUPERFICIE PEZZO Q203 (in valore
assoluto): coordinata della superficie del pezzo
U
2ª DISTANZA DI SICUREZZA Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
U
SPOSTARSI A ALT. SICUR. Q301: determinare in
che modo l'utensile deve spostarsi tra le varie
lavorazioni:
0: tra le lavorazioni spostarsi alla DISTANZA DI
SICUREZZA
1: tra le lavorazioni spostarsi alla 2ª DISTANZA DI
SICUREZZA
Esempio: blocchi NC
54 CYCL DEF 221 LINEE DI FIGURE
Q225=+15
;PUNTO PART. 1º ASSE
Q226=+15
;PUNTO PART. 2º ASSE
Q237=+10
;DISTANZA 1º ASSE
Q238=+8
;DISTANZA 2º ASSE
Q242=6
;NUMERO COLONNE
Q243=4
;NUMERO RIGHE
Q224=+15
;ANGOLO DI ROTAZIONE
Q200=2
;DISTANZA SICUREZZA
Q203=+30
;COORD. SUPERFICIE
Q204=50
;2ª DIST. SICUREZZA
Q301=1
;SPOST. A ALT. SICUR.
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
