124 Cicli di lavorazione: maschiatura / fresatura filetto
4.1
1
Esempi di pr
ogr
ammazione
4.11 Esempi di programmazione

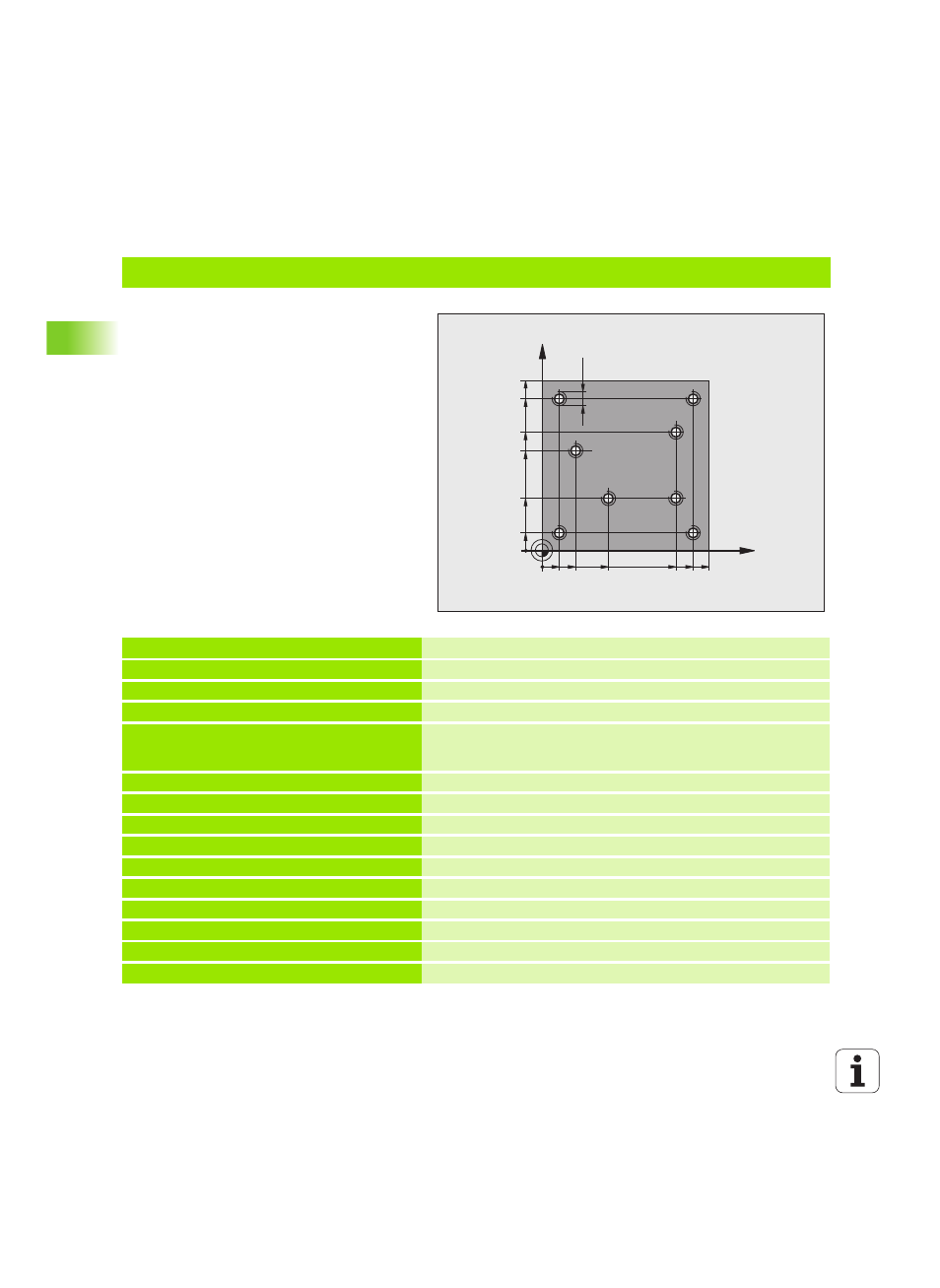

Esempio: maschiatura
Le coordinate dei fori sono memorizzate nella
tabella punti TAB1.PNT e vengono chiamate dal
TNC con CYCL CALL PAT.
I raggi degli utensili sono stati scelti in modo tale
che nel test grafico si possano vedere tutti i
passi di lavorazione.
Esecuzione del programma
„ Centrinatura
„ Foratura
„ Maschiatura
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL CALL 1 Z S5000 Chiamata utensile centratore
4 L Z+10 R0 F5000 Posizionamento dell'utensile all'altezza di sicurezza (programmare F
con un valore), il TNC posiziona l'utensile dopo ogni ciclo all'altezza
di sicurezza
5 SEL PATTERN “TAB1“ Definizione tabella punti
6 CYCL DEF 200 FORATURA Definizione del ciclo "Foratura di centrinatura"
Q200=2 ;DISTANZA SICUREZZA
Q201=-2 ;PROFONDITÀ
Q206=150 ;AVANZ. INCREMENTO
Q202=2 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE Valore 0 obbligatorio, agisce dalla tabella punti
Q204=0 ;2ª DIST. DI SICUREZZA Valore 0 obbligatorio, agisce dalla tabella punti
Q211=0.2 ;TEMPO ATTESA SOTTO
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
