HEIDENHAIN iTNC 530 77
2.2 Sc
her
m
o e pannello di comando
2.2 Schermo e pannello di
comando

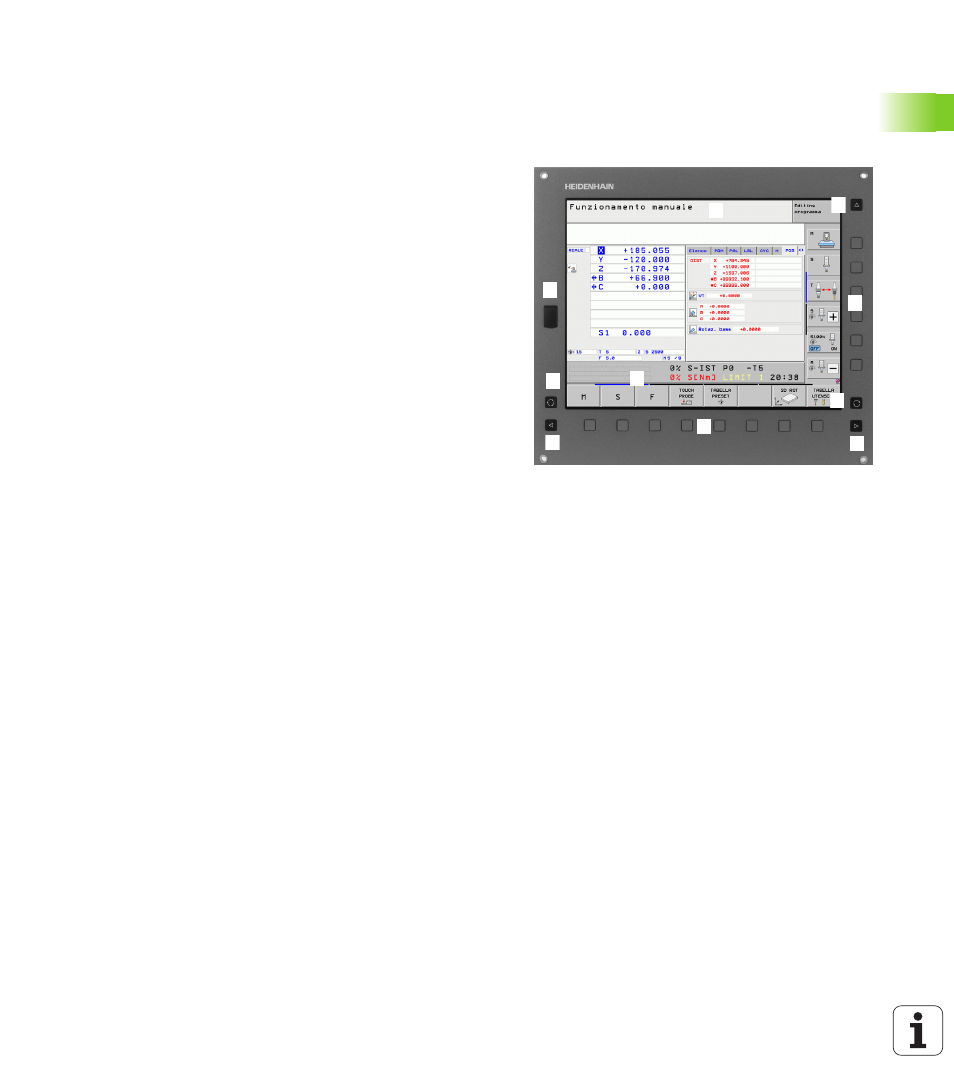

Schermo
Il TNC viene fornito con schermo piatto a colori BF 250 da 15".
1 3
1 1
4 4
5
1 6
7
8
2
1 9
1 Riga di intestazione
All'accensione del TNC lo schermo visualizza nella riga di
intestazione i modi operativi selezionati: i modi operativi
"Macchina" a sinistra e i modi operativi "Programmazione" a destra.
Il modo operativo attivo compare nel campo più lungo della riga di
intestazione. Nello stesso campo vengono visualizzati anche le
domande di dialogo e i messaggi (eccezione: quando il TNC
visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in una
barra softkey che si selezionano con i relativi tasti sottostanti.
Delle barrette strette direttamente sopra la barra softkey
visualizzano il numero delle barre softkey selezionabili con i tasti
cursore neri disposti alle relative estremità. Il livello softkey attivo
è evidenziato in chiaro.
3 Tasti di selezione softkey
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione per modi operativi
"Programmazione"/"Macchina"
7 Tasti di selezione per softkey del costruttore della macchina.
8 Commutazione livelli softkey del costruttore della macchina
9 Porta USB
