14.8 Det
e
rm
inazione dell'or
igine con il sist
ema di tastat
ur
a 3D
Centro del cerchio quale origine
I centri di fori, tasche circolari, cilindri pieni, perni, isole circolari ecc.
possono essere definiti quali origine.
Cerchio interno
Il TNC tasta automaticamente la parete circolare interna nelle 4
direzioni assiali.
In caso di cerchi interrotti (archi di cerchio) la scelta della direzione di
tastatura è libera.
U Posizionare la sfera di tastatura approssimativamente al centro del
cerchio
U Selezione della funzione di tastatura: premere il
softkey TASTARE CC
U Tastatura: premere 4 volte il tasto esterno di START. Il
tastatore tasterà uno dopo l'altro 4 punti sulla parete
circolare interna
U Se si desidera lavorare con misurazione dell'offset
centrale (possibile solo su macchine con
orientamento del mandrino, in funzione
dell'impostazione di MP6160) premere il softkey 180°
e tastare nuovamente 4 punti sulla parete circolare
interna
U Senza misurazione dell'offset centrale: premere il
tasto END
U ORIGINE : introdurre le due coordinate dell'origine nella
finestra del menu e confermarla con il softkey
SETTARE PUNTI, oppure registrare i valori in una
tabella (vedere "Inserimento dei valori di misura dai
cicli di tastatura in una tabella origini", pagina 481 o
vedere "Inserimento dei valori di misura dai cicli di
tastatura in una tabella Preset", pagina 482)
U Conclusione della funzione di tastatura: premere il
tasto END
Cerchio esterno
U Posizionare la sfera di tastatura all'esterno del cerchio, vicino al
primo punto da tastare
U Selezione della direzione di tastatura: mediante il relativo softkey
U Tastatura: premere il tasto esterno di START
U Ripetere la tastatura per i restanti 3 punti. Vedere figura in basso a
destra
U Origine : introdurre le coordinate dell'origine e confermare con il
softkey SETTARE PUNTI, oppure registrare i valori in una tabella
(vedere "Inserimento dei valori di misura dai cicli di tastatura in una
tabella origini", pagina 481 o vedere "Inserimento dei valori di misura
dai cicli di tastatura in una tabella Preset", pagina 482 oppure vedere
"Memorizzazione dei valori di misura nella tabella Preset pallet",
pagina 483)
U Conclusione della funzione di tastatura: premere il tasto END

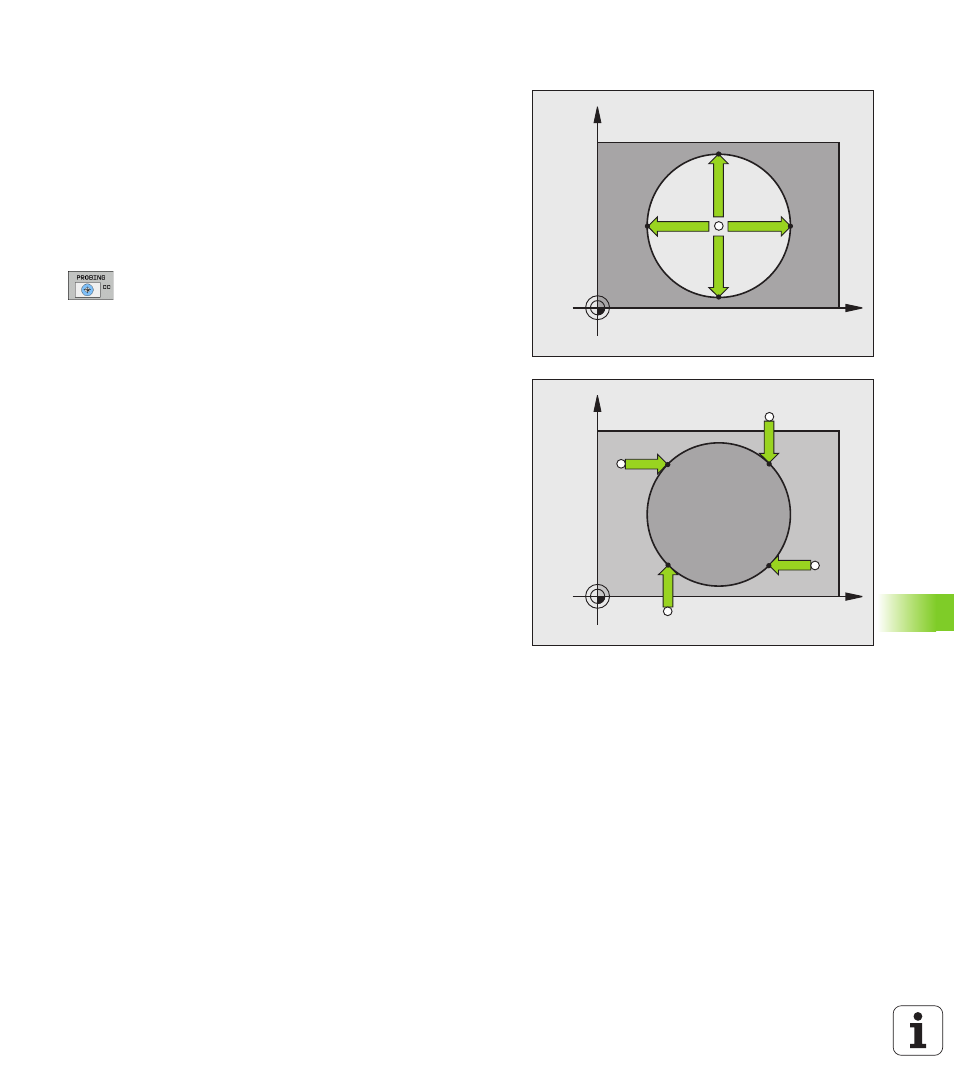

A tastatura terminata il TNC visualizzerà le coordinate attuali del centro
del cerchio e il raggio del cerchio PR.
