232 Programmazione: acquisizione dati da file DXF
7.
1 Gestione di file DXF (opzione
sof
tw
a
re
)

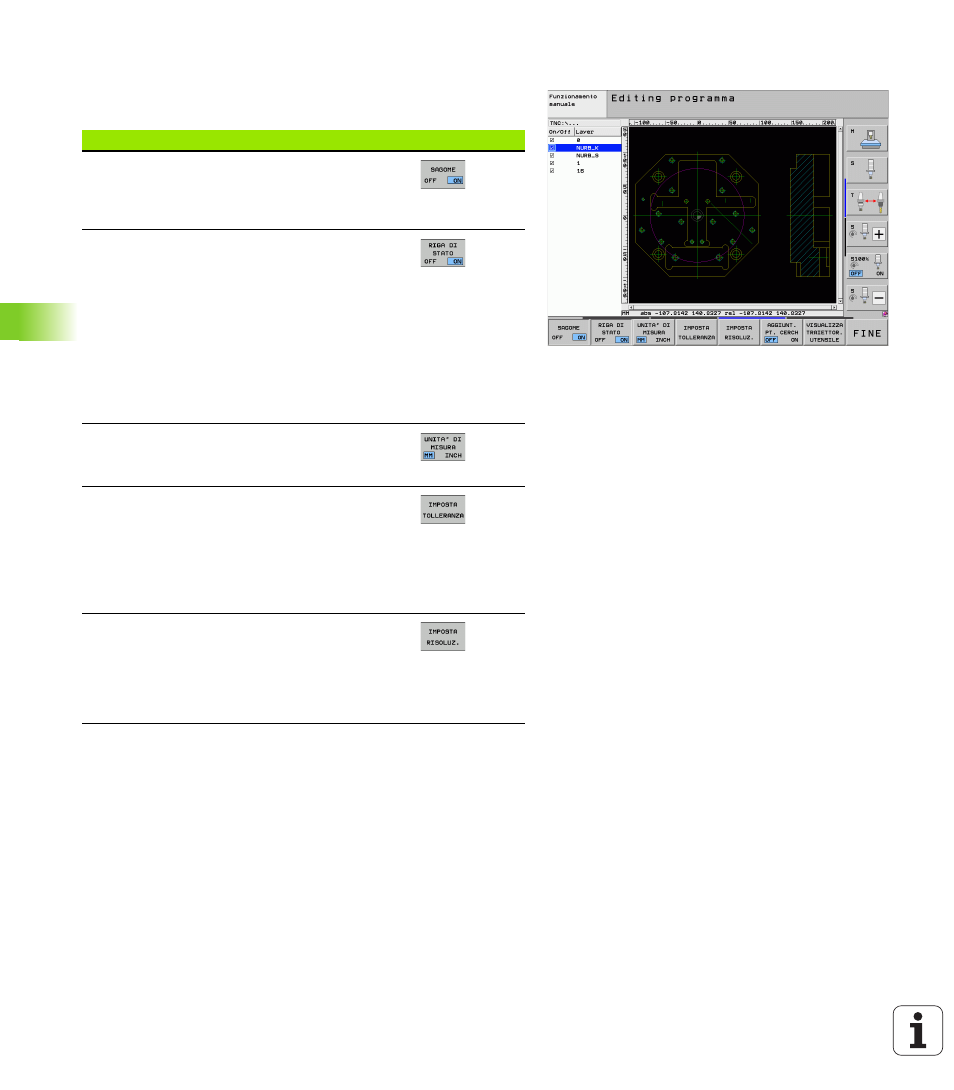

Impostazioni base
Sul terzo livello softkey sono disponibili diverse possibilità di
impostazione:
Impostazione Softkey
Visualizza/nascondi righelli: il TNC visualizza i
righelli sul margine sinistro e superiore del
disegno. I valori indicati sul righello sono riferiti
all'origine del disegno.
Visualizza/nascondi riga di stato: il TNC visualizza
la riga di stato sul margine inferiore del disegno.
Nella riga di stato sono disponibili le seguenti
informazioni:
„ Unità di misura attiva (MM o INCH)
„ Coordinate X e Y della posizione attuale del
mouse
„ Nel modo SELEZIONE PROFILO il TNC indica
se il profilo selezionato è aperto (open contour)
o chiuso (closed contour)
Unità di misura MM/INCH: impostare l'unità di
misura del file DXF. Il TNC emette in questa unità
di misura anche il programma di profilo
Impostazione della tolleranza: la tolleranza
definisce la misura in cui gli elementi di profilo
adiacenti possono distare tra loro. Attraverso la
tolleranza si possono compensare le imprecisioni
compiute durante la preparazione del disegno.
L'impostazione base dipende dalla dimensione
del file DXF completo
Impostazione della risoluzione: la risoluzione
definisce il numero di cifre decimali con cui il TNC
deve generare il programma di profilo.
Impostazione base: 4 cifre decimali (corrisponde
alla risoluzione 0,1 µm con l'unità di misura MM
attiva)
