HEIDENHAIN iTNC 530 443
13.2 F
unzionament
o con pallet con
la
v
o
ra
zione or
ientata all’ut
e
nsile
Selezione del file pallet
U Selezionare nel modo operativo Editing programma o Esecuzione la
Gestione file: premere il tasto PGM MGT
U Visualizzazione file del tipo .P: premere i softkey SELEZIONA TIPO
e VISUAL .P
U Selezionare la tabella pallet con i tasti cursore o inserire il nome di
una nuova tabella
U Confermare la selezione con il tasto ENT

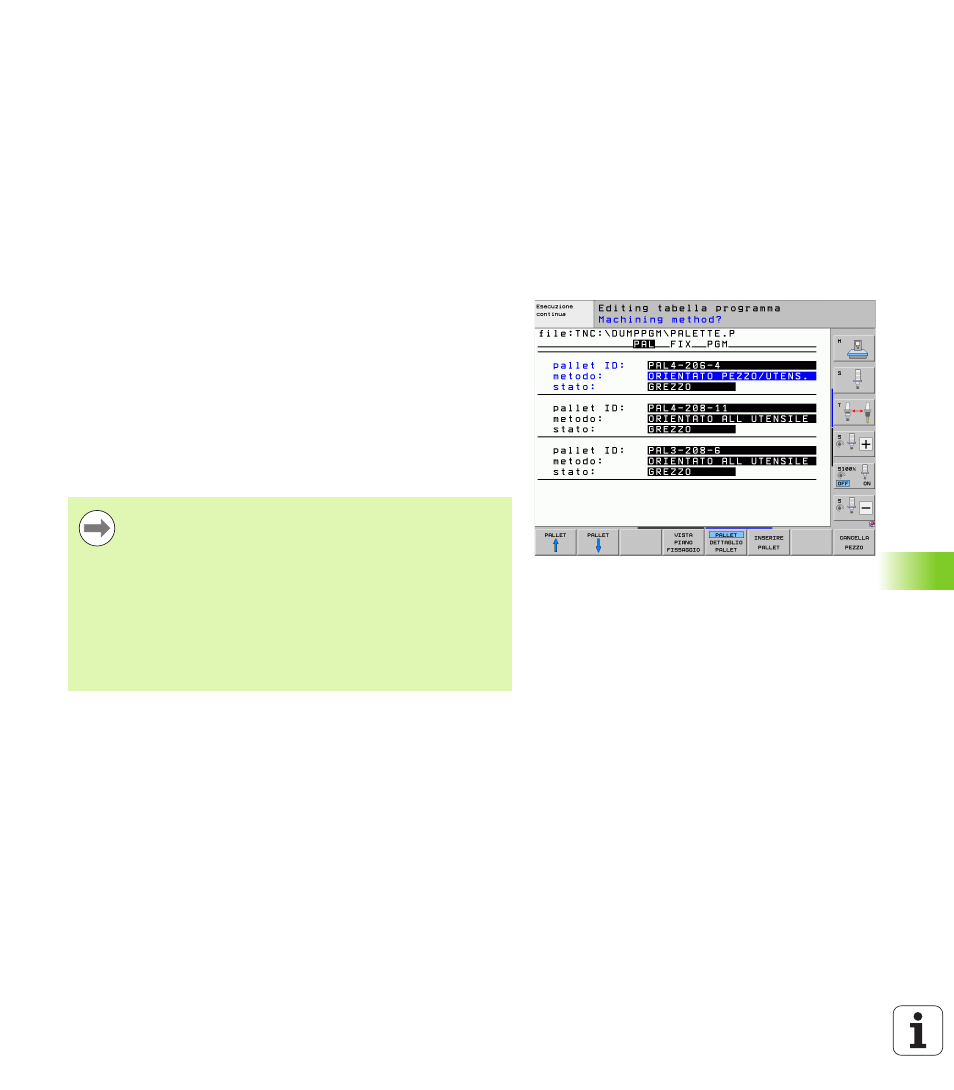

Creazione del file pallet mediante maschera di
inserimento
Il funzionamento con pallet, nel caso di lavorazioni orientate all'utensile
oppure al pezzo, si divide in tre livelli:
„ Livello pallet PAL
„ Livello serraggio FIX
„ Livello pezzo PGM
A ciascun livello è possibile passare alla vista dettagliata. Nella vista
normale è possibile definire il metodo di lavorazione e lo stato per il
pallet, il serraggio e il pezzo. Nel caso si stia editando un file pallet
esistente, vengono visualizzate le immissioni esistenti. Per la
creazione del file pallet utilizzare la vista dettagliata.
I vari livelli della maschera di immissione si possono raggiungere
mediante i softkey corrispondenti. Il livello attuale viene sempre
evidenziato in campo chiaro nella riga di stato della maschera di
inserimento. Se si passa alla visualizzazione a tabella mediante il tasto
di ripartizione dello schermo, il cursore si ritroverà allo stesso livello in
cui si trovava nella visualizzazione a maschera.
Creare il file pallet secondo la configurazione della
macchina. Se si utilizza un solo serraggio che porta più
pezzi, è sufficiente definire un serraggio FIX con pezzi PGM.
Se un pallet porta più serraggi o se un serraggio viene
lavorato da più lati, occorre definire un pallet PAL con i
corrispondenti serraggi FIX.
Mediante il tasto di ripartizione dello schermo è possibile
passare dalla visualizzazione a tabella a quella a maschera.
Il supporto grafico per l'immissione a maschera non è
ancora disponibile.
