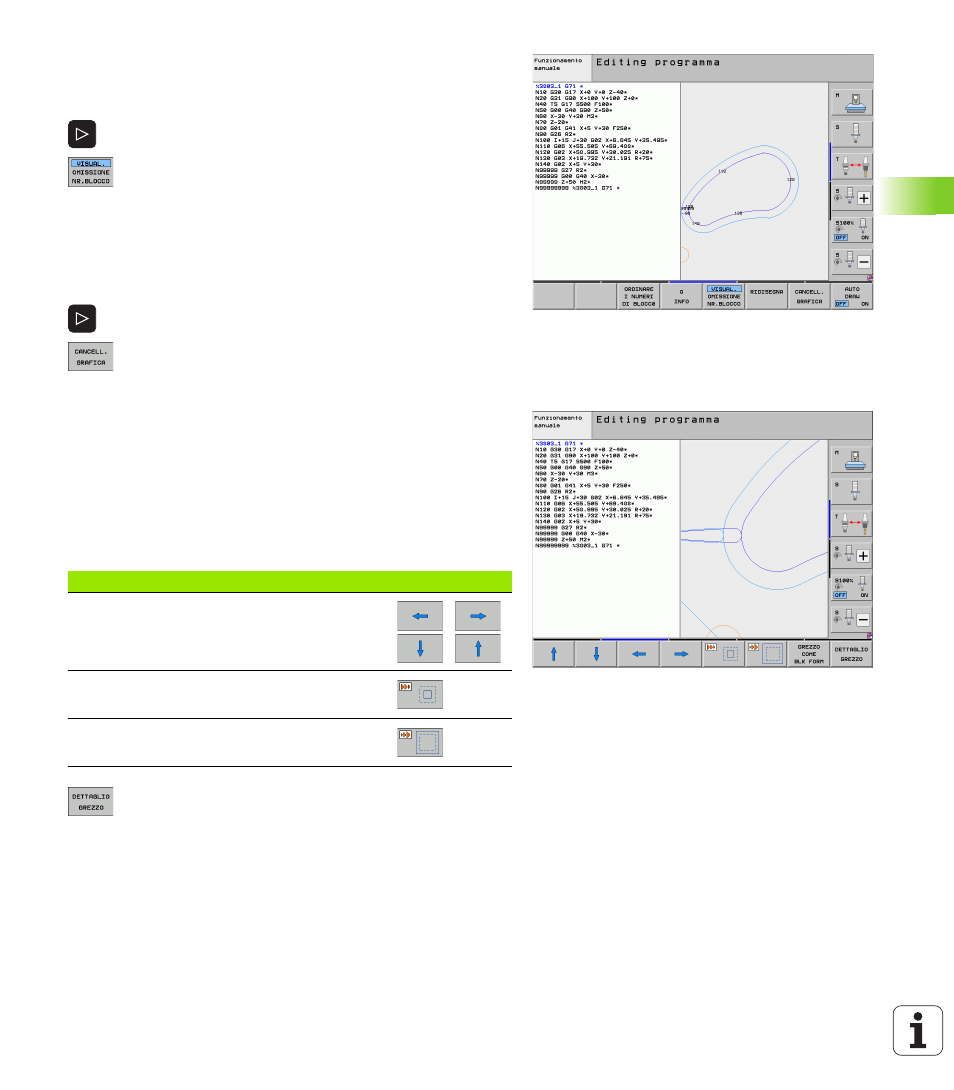

HEIDENHAIN iTNC 530 145
4.4 Gr
afica di pr
ogr
ammazione
Visualizzazione e mascheratura di numeri di
blocco
U Commutare il livello softkey: vedere figura
U Visualizzazione numeri di blocco: portare il softkey
VISUAL. OMISSIONE NR. BLOCCO su VISUALIZZA
U Maschera visualizzazione numeri di blocco: portare il
softkey VISUAL. OMISSIONE NR. BLOCCO su
OMISSIONE
Cancellazione della grafica
U Commutare il livello softkey: vedere figura
U Cancellazione della grafica: premere il softkey
CANCELLARE GRAFICA
Ingrandimento/riduzione di un dettaglio
La rappresentazione per la grafica può essere definita individualmente.
Con un riquadro si può selezionare il dettaglio da ingrandire o da
ridurre.
U Selezionare il livello softkey per "Ingrandimento/riduzione di un
dettaglio" (2° livello, vedere figura)
Sono disponibili le seguenti funzioni:
U Con il softkey DETTAGLIO GREZZO confermare il
campo selezionato
Con il softkey GREZZO COME BLK FORM si ripristina il dettaglio
originale.
Funzione Softkey
Visualizzazione e spostamento del riquadro. Per
lo spostamento tenere premuto il relativo
softkey
Riduzione riquadro: per la riduzione tenere
premuto il softkey
Ingrandimento riquadro: per l'ingrandimento
tenere premuto il softkey
