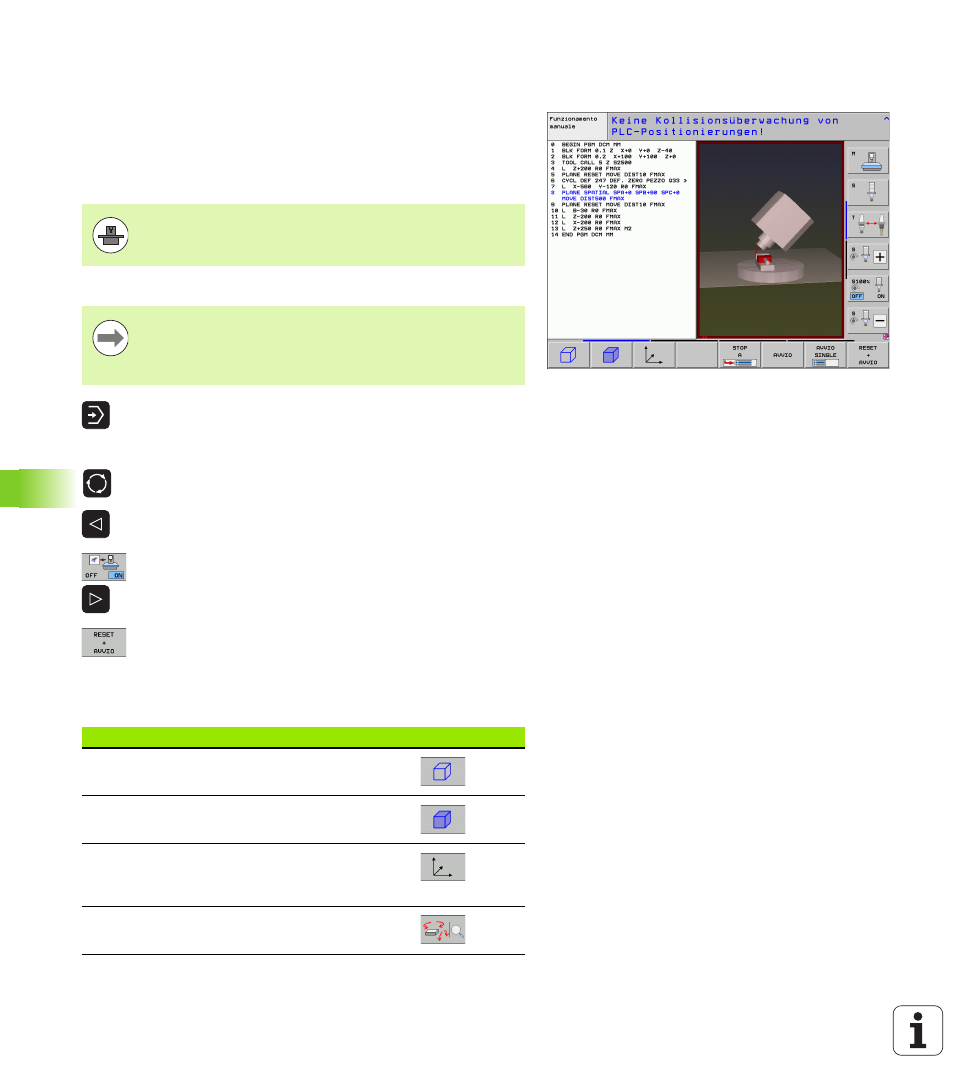

346 Programmazione: funzioni speciali
1
1
.2 Contr
o
llo anticollisione dinamico (opzione sof
tw
a
re
)
Controllo anticollisione nel modo operativo
Prova programma
Applicazione
Questa funzione consente di eseguire un controllo anticollisione già
prima di procedere alla lavorazione.
Premesse
Esecuzione della prova di collisione
U Selezionare il modo operativo Prova programma
U Selezionare il programma che si vuole sottoporre al
controllo di collisione
U Selezionare la ripartizione dello schermo
CINEMATICA PROGRAMMA o CINEMATICA
U Commutare due volte il livello softkey
U Impostare il controllo di collisione su ON
U Ricommutare due volte il livello softkey
U Avviare la prova del programma
Tenendo premuto il tasto destro del mouse, si può ruotare la vista
completa degli elementi di collisione. Tramite softkey è anche
possibile la selezione tra diversi modi di visualizzazione:
Per poter eseguire una simulazione grafica, il costruttore
della macchina deve aver abilitato tale funzione.
L'origine per la prova di collisione si definisce con la
funzione MOD Pezzo grezzo nell'area di lavoro (vedere
"Rappresentazione del pezzo grezzo nell'area di lavoro" a
pagina 571)!
Funzione Softkey
Commutazione tra modello a linee e
visualizzazione solida
Commutazione tra visualizzazione solida e
visualizzazione trasparente
Visualizzazione/non visualizzazione dei sistemi di
coordinate, che si creano attraverso le
trasformazioni nella descrizione cinematica
Funzioni di orientamento, rotazione e zoom
