262 Programmazione: sottoprogrammi e ripetizioni di blocchi di programma
8.6 Esempi di pr
ogr
ammazione

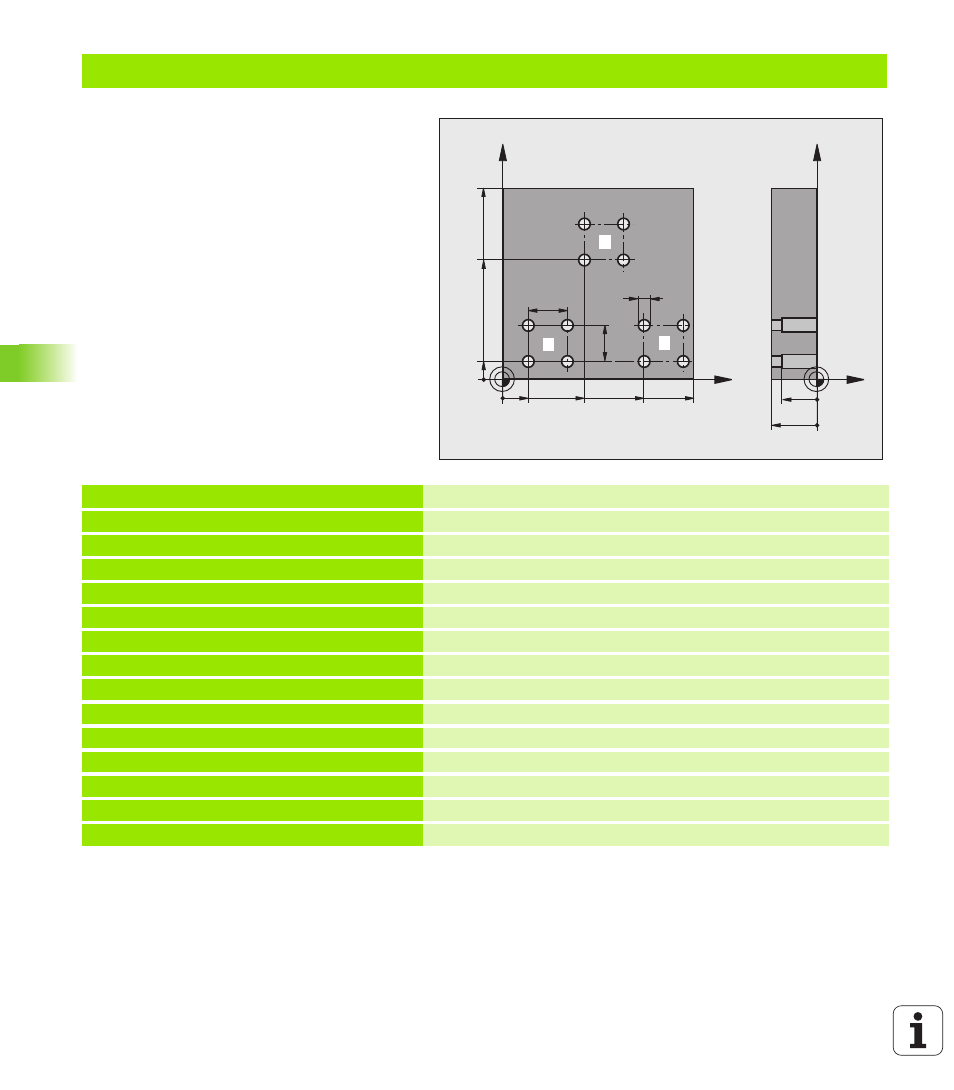

Esempio: lavorazione di gruppi di fori con più utensili
Esecuzione del programma
„ Programmazione dei cicli di lavorazione nel
programma principale
„ Richiamo della sagoma di foratura completa
(sottoprogramma 1)
„ Posizionamento sui gruppi di fori nel
sottoprogramma 1, richiamo gruppo di fori
(sottoprogramma 2)
„ Una sola programmazione del gruppo di fori nel
sottoprogramma 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N60 T1 G17 S5000 * Chiamata utensile punta per centrare
N70 G00 G40 G90 Z+250 * Disimpegno utensile
N80 G200 FORATURA Definizione del ciclo "Foratura di centrinatura"
Q200=2 ;DISTANZA SICUREZZA
Q201=-3 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=3 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=10 ;2ª DIST. DI SICUREZZA
Q211=0.2 ;TEMPO ATTESA SOTTO
N90 L1,0 * Chiamata sottoprogramma 1 per sagoma di foratura completa
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1
2
3
