HEIDENHAIN iTNC 530 225
6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i
Programmazione di una traiettoria elicoidale
U Coordinate polari angolo : inserire in modo
incrementale l'angolo totale che l'utensile percorre
sulla traiettoria elicoidale. Dopo l'inserimento
dell'angolo selezionare l'asse utensile con un
tasto di selezione assi.
U Inserire in modo incrementale la Coordinata per
l'altezza della traiettoria elicoidale
U Inserire la Correzione raggio come specificato nella
tabella

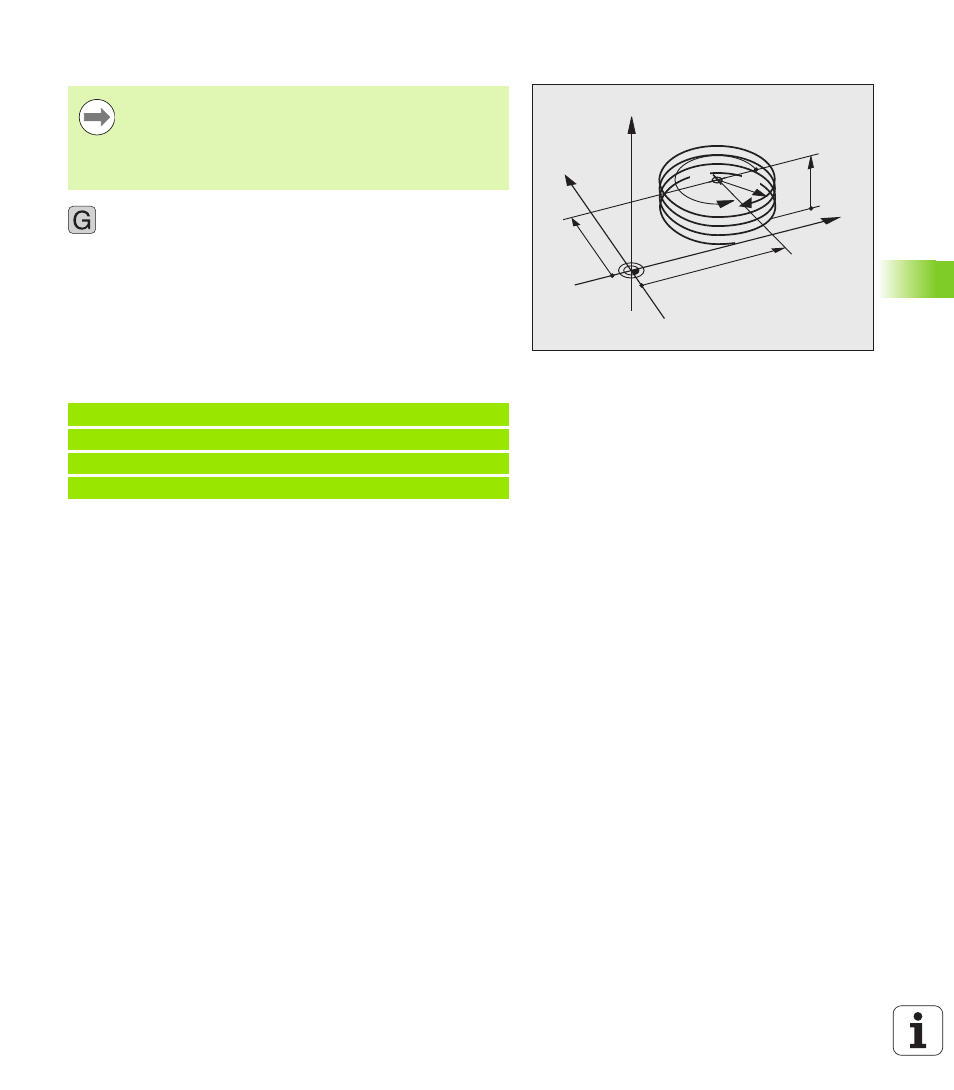

Blocchi esemplificativi NC: filettatura M6 x 1 mm con 5 filetti
Y
X
Z
25
40
5
270°
R3
CC
Inserire il senso di rotazione e l'angolo totale incrementale
G91 H
con lo stesso segno, altrimenti l'utensile potrebbe
muoversi su una traiettoria errata.
Per l'angolo totale G91 H può essere inserito un valore tra
-99 999,9999° e +99 999,9999°.
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
12
