66

2 Funzionamento manuale e allineamento

2.4 Det

e

rm

inazione dell'or

igine (s

enza sist

ema di tastat

ur

a 3D)

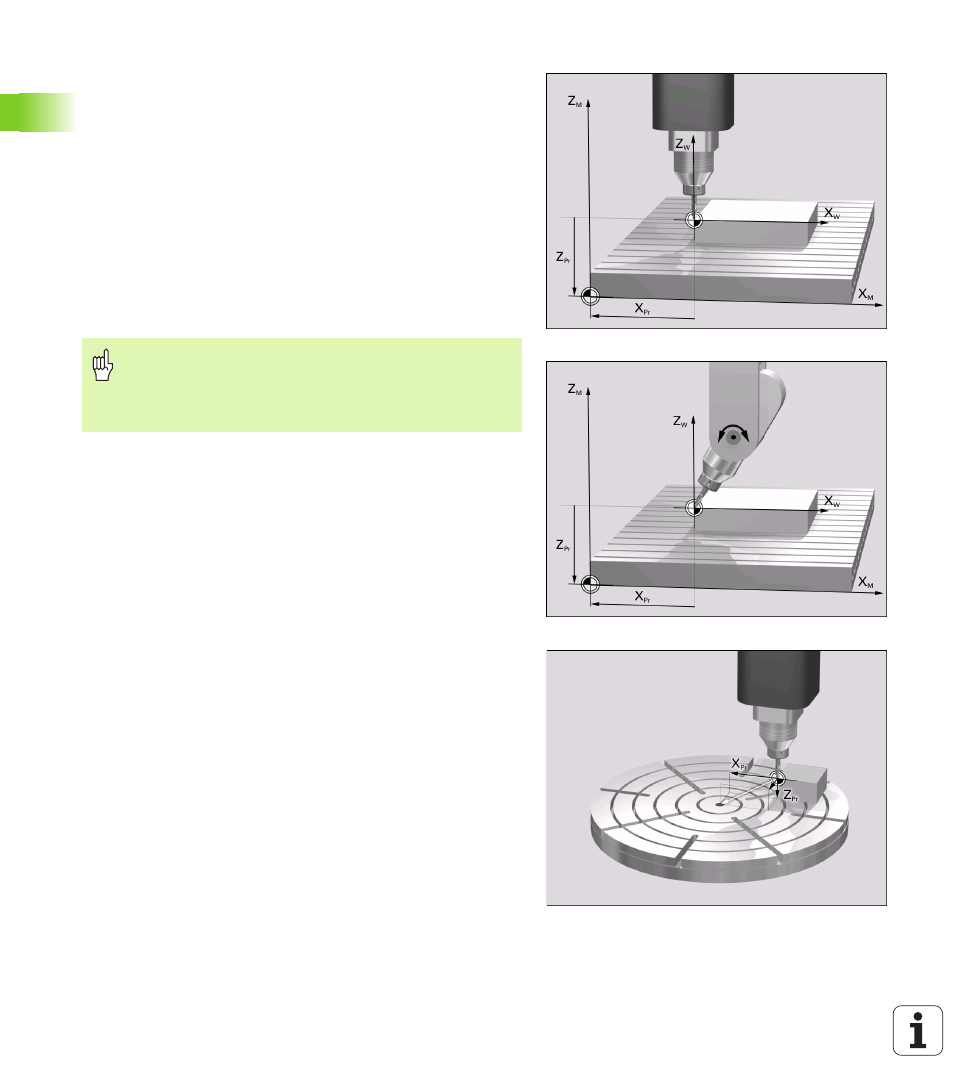

Spiegazione per i valori memorizzati nella tabella Preset

„

Macchina semplice con tre assi senza dispositivo orientabile
Il TNC memorizza nella tabella Preset la distanza dall’origine del
pezzo al punto di riferimento (tenendo conto del segno, vedere la
figura a destra in alto)

„

Macchina con testa orientabile
Il TNC memorizza nella tabella Preset la distanza dall’origine del
pezzo al punto di riferimento (tenendo conto del segno, vedere la
figura a destra)

„

Macchina con tavola circolare
Il TNC memorizza nella tabella Preset la distanza dall’origine del
pezzo al centro della tavola (tenendo conto del segno, vedere la
figura a destra in basso)

„

Macchina con tavola circolare e testa orientabile
Il TNC memorizza nella tabella Preset la distanza dall'origine del
pezzo al centro della tavola

Tenere presente che, durante lo spostamento di un
divisore sulla tavola della macchina (realizzato
modificando la descrizione cinematica), vengono event.
spostati anche i Preset che non sono in diretta
correlazione con il divisore.
