HEIDENHAIN iTNC 530 45
1
.4 V
isualizzazioni di stat

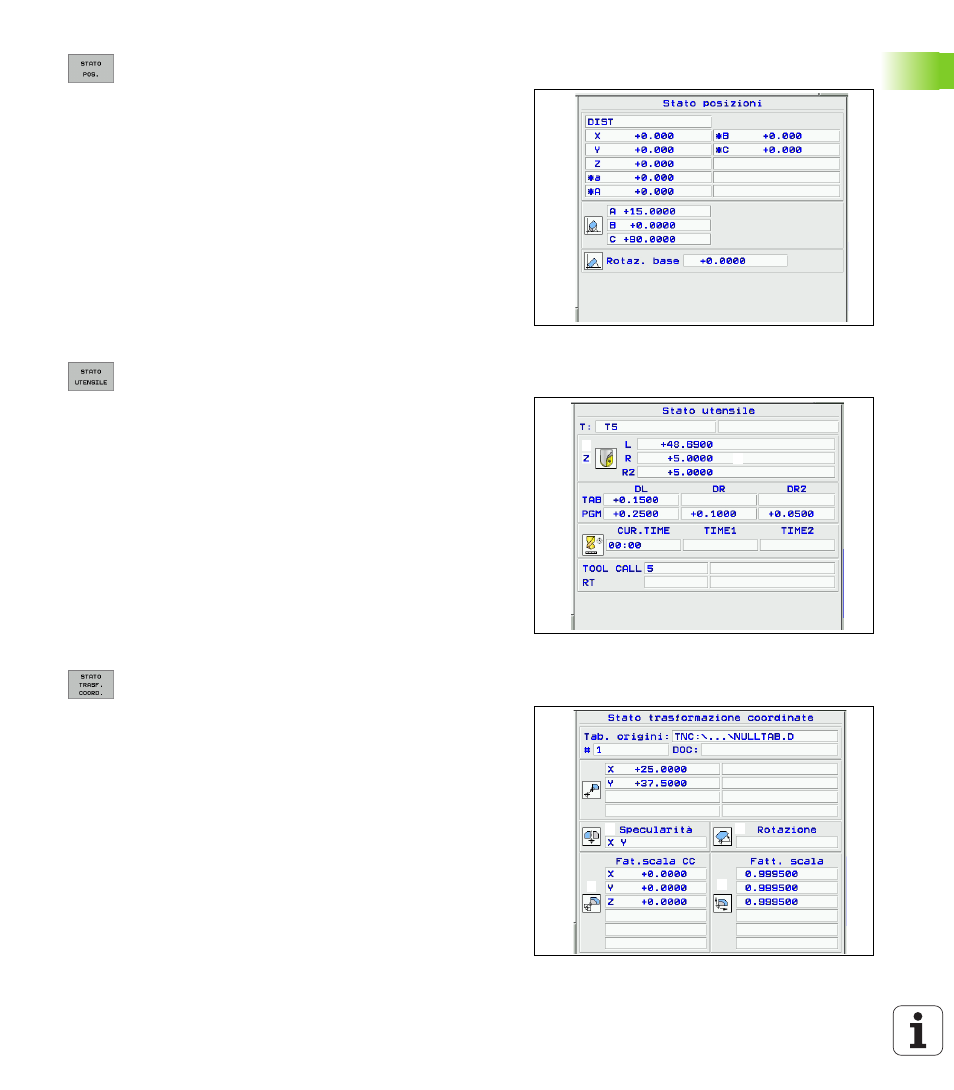

o Posizioni e coordinate
Informazioni relative agli utensili
Conversioni di coordinate
Vedere "Cicli per la conversione di coordinate", pag. 393.
4
1
3
2
1 Visualizzazione della posizione
2 Tipo di posizione visualizzata, p. es., Posizione reale
3 Angolo di rotazione per il piano di lavoro
4 Angolo della rotazione base
3
2
5
1
4
6
1 „ Visualizzazione T: numero e nome utensile
„ Visualizzazione RT: nome e numero dell'utensile gemello
2 Asse utensile
3 Lunghezza e raggio dell'utensile
4 Sovrametallo (valori delta) da TOOL CALL (PGM) e dalla tabella
utensili (TAB)
5 Durata, durata massima (TIME 1) e durata massima con TOOL
CALL (TIME2)
6 Visualizzazione dell'utensile attivo e del (successivo) utensile
gemello
6 7
5 4
3
1
2
1 Nome della tabella origini attiva
2 Numero dell'origine attiva (#), commento dalla riga attiva del
numero dell'origine attiva (DOC) da ciclo 7
3 Spostamento dell'origine attivo (ciclo 7); Il TNC indica uno
spostamento dell'origine attivo in un massimo di 8 assi
4 Assi di specularità (ciclo 8)
5 Angolo di rotazione attivo (ciclo 10)
6 Fattore(i) di scala attivo (cicli 11/26); Il TNC indica un fattore di
scala attivo in un massimo di 6 assi
7 Centro di scalatura
