HEIDENHAIN iTNC 530 55
2.2 Spostament
o assi macc
hina

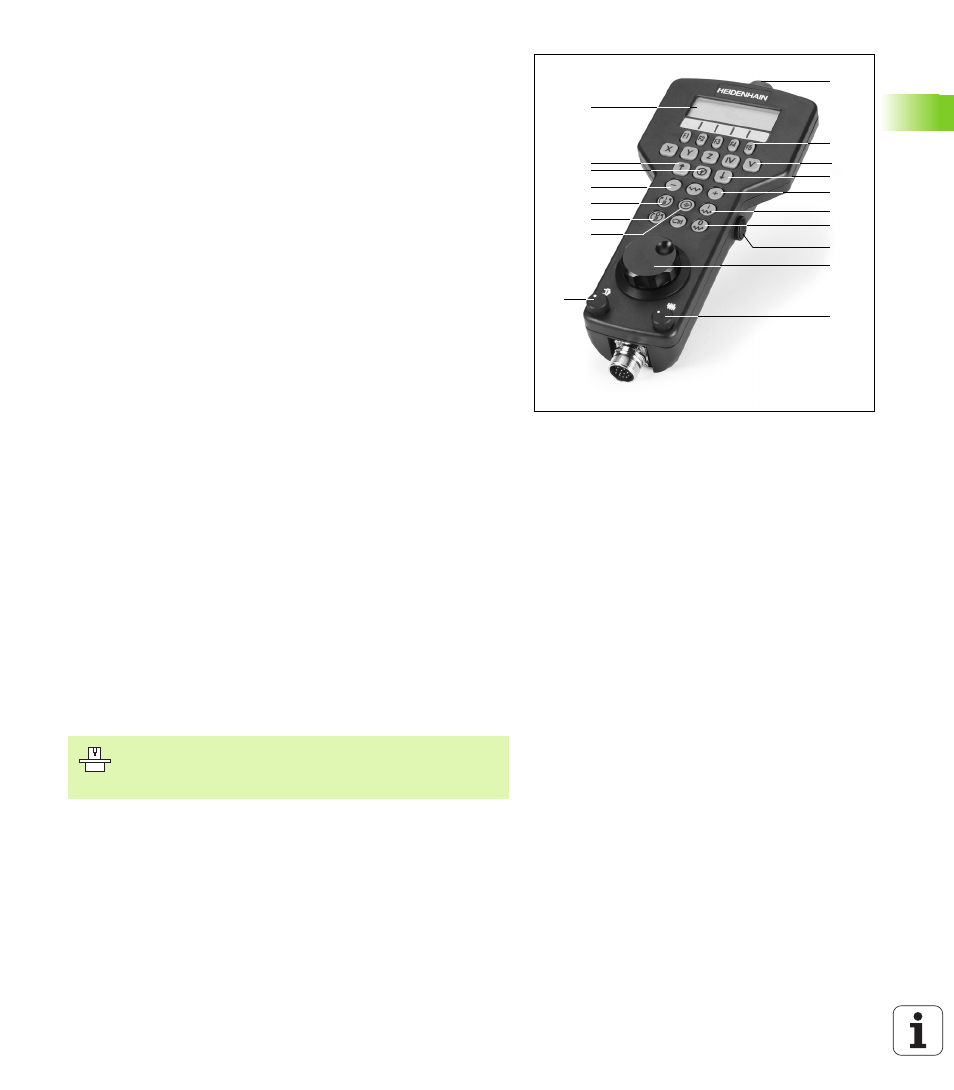

Volantino elettronico HR 420
A differenza del HR 410, il volantino portatile HR 420 è equipaggiato
con un display sul quale vengono visualizzate diverse informazioni.
Inoltre con i softkey del volantino si possono eseguire importanti
funzioni di programmazione, per es. impostare le origini o inserire ed
eseguire funzioni M.
Non appena il volantino è stato attivato per mezzo del tasto di
attivazione, non è più possibile alcun comando tramite il quadro di
comando. il TNC indica questo stato sul proprio schermo mediante
una finestra sovrapposta.
Il volantino HR 420 è previsto con i seguenti elementi di comando:
Lo spostamento con il volantino è possibile - con M118 attivo - anche
durante l'esecuzione di un programma.
1 Tasto ARRESTO D'EMERGENZA
2 Display del volantino per la visualizzazione di stato e la selezione
di funzioni
3 Softkey
4 Tasti di selezione degli assi
5 Tasto di attivazione del volantino
6 Tasti freccia per definire la sensibilità del volantino
7 Tasto di direzione in cui il TNC sposta l'asse selezionato
8 Inserimento del mandrino (funzione dipendente dalla macchina)
9 Disinserimento del mandrino (funzione dipendente dalla
macchina)
10 Tasto „Generazione di blocco NC“
11 Avvio NC
12 Arresto NC
13 Tasto di consenso
14 Volantino elettronico
15 Potenziometro del numero di giri del mandrino. Efficace non
appena il volantino è attivato. Il potenziometro del numero di giri
del mandrino sul pannello operativo non è più efficace
16 Potenziometro di avanzamento. Efficace non appena il volantino è
attivato. Il potenziometro di avanzamento sul pannello operativo
non è più efficace
Il Costruttore della macchina può mettere a disposizione
funzioni supplementari per il HR 420. Consultare il
manuale della macchina
2
5
7
8
1
3
4
6
7
9
11
12
14
16
15
13
10
6
