374 8 Programmazione: Cicli
8.7 Cicli SL con f
o
rm
ula del pr
ofilo
Programma di descrizione del profilo 1: Tasca A
Programma di descrizione del profilo 2: Tasca B

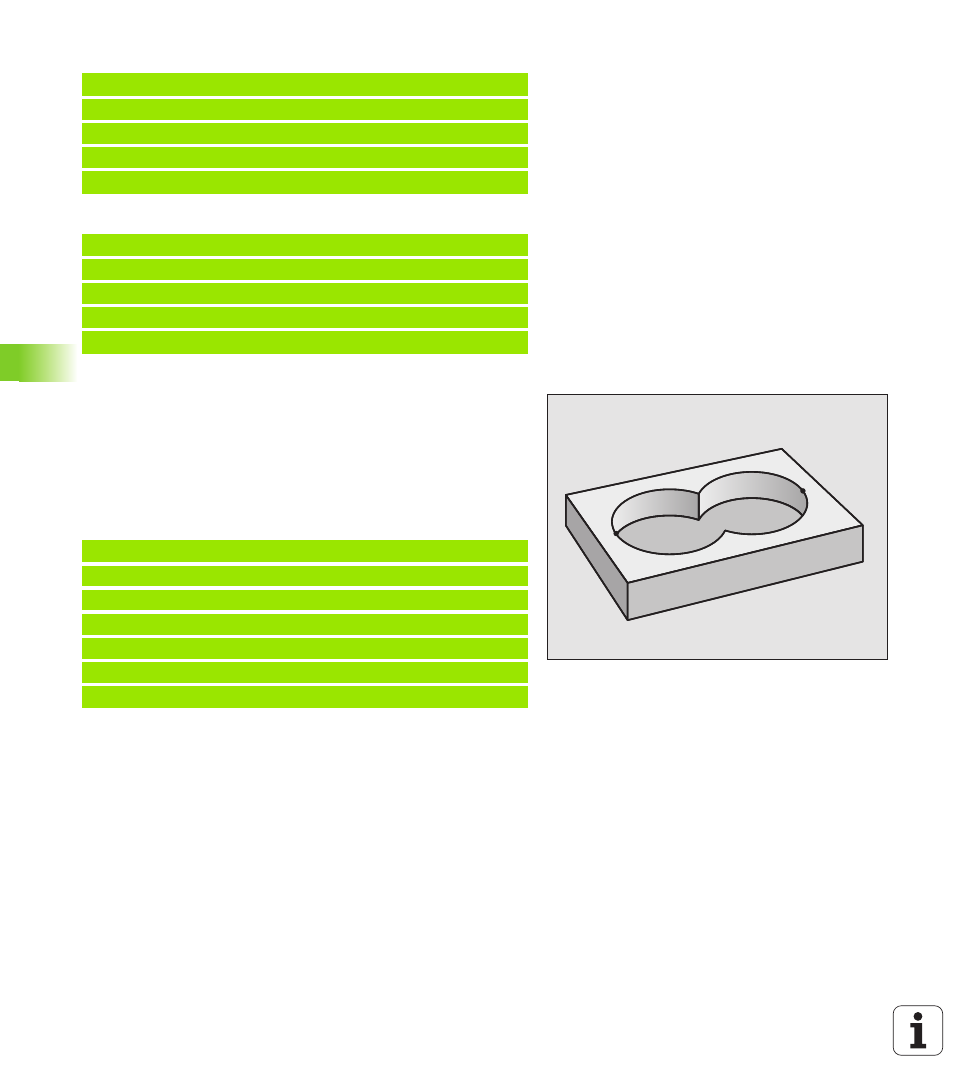

"Somma" delle superfici
E' richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
„ Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
„ Nella formula del profilo le superfici A e B vengono calcolate con la
funzione “unione con“
Programma di definizione del profilo:
%TASCHE_A G71
N10 G01 X+10 Y+50 G40
N20 I+35 J+50
N30 G02 X+10 Y+50
N999999999 %TASCHE_A G71
%TASCHE_B G71
N10 G01 X+90 Y+50 G40
N20 I+65 J+50
N30 G02 X+90 Y+50
N999999999 %TASCHE_B G71
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = “TASCHE_A.H“
N80 DECLARE CONTOUR QC2 = “TASCHE_B.H“
N90 QC10 = QC1 | QC2
N100 ...
N110 ...
