HEIDENHAIN iTNC 530 419
9.2 Sot
topr
ogr
ammi
9.2 Sottoprogrammi

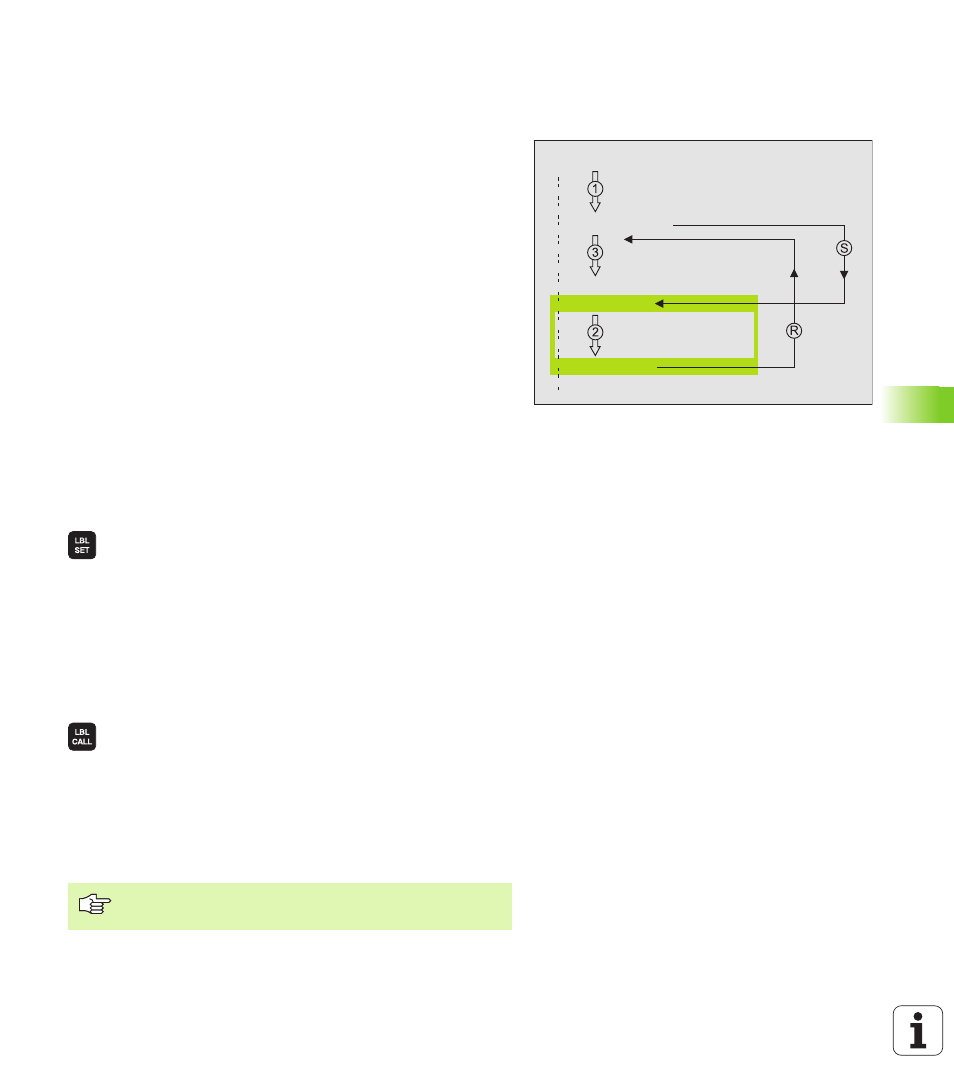

Principio di funzionamento
1 Il TNC esegue il programma di lavorazione fino alla chiamata di un
sottoprogramma LN,0. n è un numero di Label qualsiasi
2 Da questo punto il TNC esegue il sottoprogramma chiamato fino
alla sua fine, programmata con G98 L0
3 Successivamente il TNC continua il programma di lavorazione nel
blocco che segue la chiamata del sottoprogramma LN,0
Avvertenze per la programmazione
„ Il programma principale può contenere fino a 254 sottoprogrammi
„ I sottoprogrammi possono essere chiamati in un qualsiasi ordine di
sequenza e quante volte lo si desidera
„ Un sottoprogramma non può chiamare se stesso
„ E' consigliabile programmare i sottoprogrammi alla fine del
programma principale (dopo il blocco con M2 o M30)
„ I sottoprogrammi che si trovano nel programma di lavorazione prima
del blocco con M02 o M30 vengono comunque eseguiti una volta
senza essere chiamati
Programmazione di un sottoprogramma
8 Etichettare l'inizio: premere il tasto LBL SET
8 Inserire il numero del sottoprogramma e confermarlo
con il tasto END. Se si desidera utilizzare nomi di
LABEL: premere il tasto “ per passare all'inserimento
di testi
8 Etichettare la fine: premere il tasto LBL SET ed
inserire il numero di “0“
Chiamata di un sottoprogramma
8 Chiamata di un sottoprogramma: premere il tasto LBL
CALL
8 NUMERO LABEL : Inserire il numero di Label del
sottoprogramma da chiamare, confermare con il tasto
ENT. Se si desidera utilizzare nomi di LABEL: premere
il tasto “ per passare all'inserimento di testi
8 RIPETIZIONE REP : introdurre „0”, confermare con il
tasto ENT
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
L'istruzione L0,0 non é ammessa in quanto corrisponde
alla chiamata della fine di un sottoprogramma.
