184 6 Programmazione: Programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

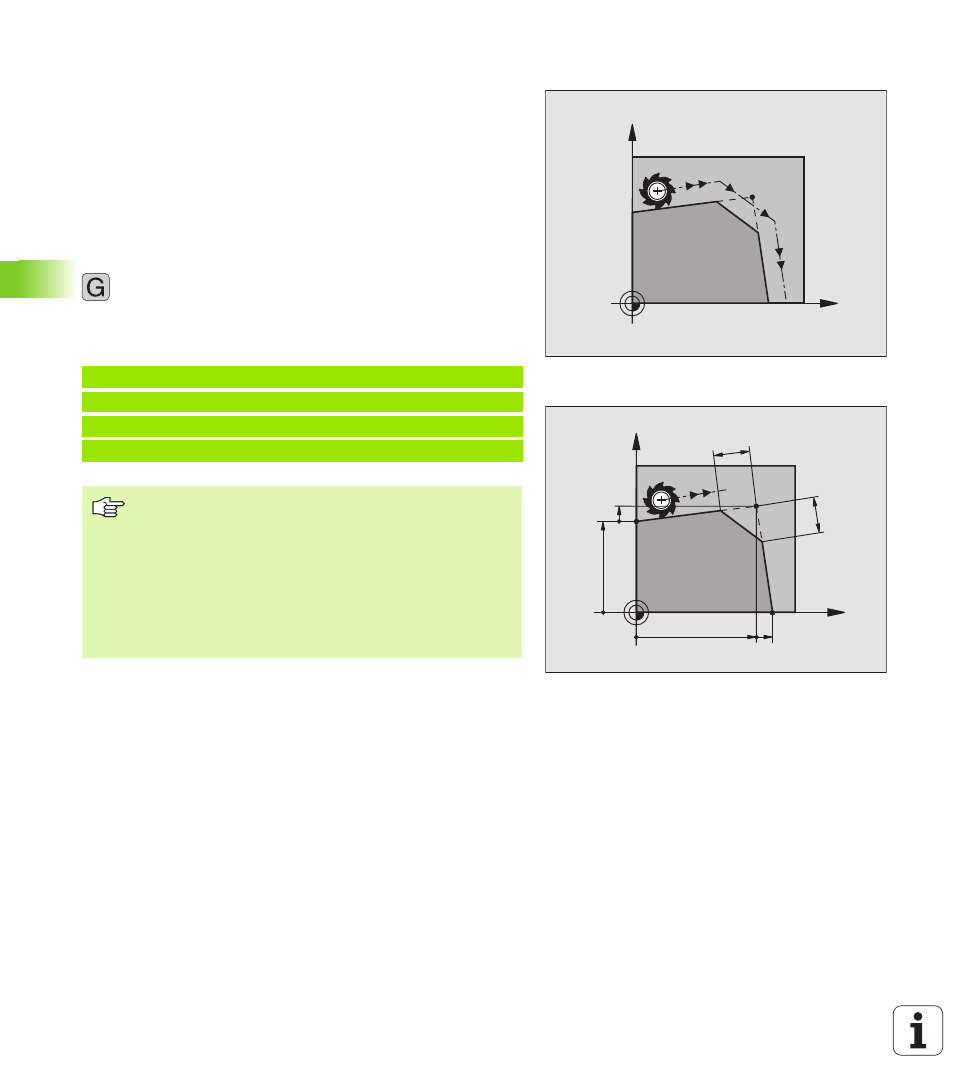

Inserimento di uno smusso tra due rette
Gli spigoli di un profilo che risultano dall'intersezione di due rette,
possono essere smussati.
„ Nei blocchi di rette prima e dopo il blocco G24 si devono
programmare entrambe le coordinate del piano nel quale verrà
eseguito lo smusso
„ La correzione del raggio prima e dopo il blocco G24 deve essere
uguale
„ Lo smusso deve poter essere eseguito con l'utensile attuale
Programmazione
8 Smusso: lunghezza dello smusso
Ove necessario:
8 Avanzamento F (attivo solo nel blocco G24)
Esempi di blocchi NC
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
La lavorazione del profilo non può iniziare con un blocco
G24
.
Gli smussi possono essere eseguiti solo nel piano di
lavoro.
Lo spigolo tagliato dallo smusso e non viene toccato.
L'avanzamento programmato in un blocco G24 è attivo
solo nel blocco G24. Dopo il blocco G24 ridiventa attivo
l'avanzamento programmato nel blocco precedente.
X
Y
24
X
Y
40
12 30
5
12
5
