8 Programmazione: Cicli
8.8 Cicli di spianat
u
ra
8
PUNTO DI PARTENZA 1º ASSE
Q225 (in valore assoluto):
coordinata del punto MIN della superficie da spianare
nell'asse principale del piano di lavoro
8
PUNTO DI PARTENZA 2º ASSE
Q226 (in valore assoluto):
coordinata del punto MIN della superficie da spianare
nell'asse secondario del piano di lavoro
8
PUNTO DI PARTENZA 3º ASSE
Q227 (in valore assoluto):
altezza nell'asse del mandrino alla quale si esegue la
spianatura
8
LUNGHEZZA 1º LATO
Q218 (in valore incrementale):
lunghezza della superficie da spianare nell'asse
principale del piano di lavoro, riferita al PUNTO DI
PARTENZA 1º ASSE
8
LUNGHEZZA 2º LATO
Q219 (in valore incrementale):
lunghezza della superficie da spianare nell'asse
secondario del piano di lavoro, riferita al PUNTO DI
PARTENZA 2º ASSE
8
NUMERO DEI TAGLI
Q240: numero delle linee in cui il
TNC deve spostare l'utensile nel senso della
larghezza
8
AVANZAMENTO IN PROFONDITA'
206: velocità
dell'utensile nello spostamento dalla DISTANZA DI
SICUREZZA alla profondità di fresatura in mm/min
8
AVANZAMENTO FRESATURA
Q207: velocità di
spostamento dell'utensile durante la fresatura in mm/
min
8
AVANZAMENTO TRASVERSALE
Q209: velocità dell'utensile
nello spostamento alla linea successiva in mm/min;
procedendo trasversalmente nel materiale, Q209
deve essere inferiore a Q207; procedendo
trasversalmente nello spazio libero, Q209 può essere
maggiore di Q207
8
DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la punta dell'utensile e la profondità di
fresatura per il posizionamento all'inizio e alla fine del
ciclo

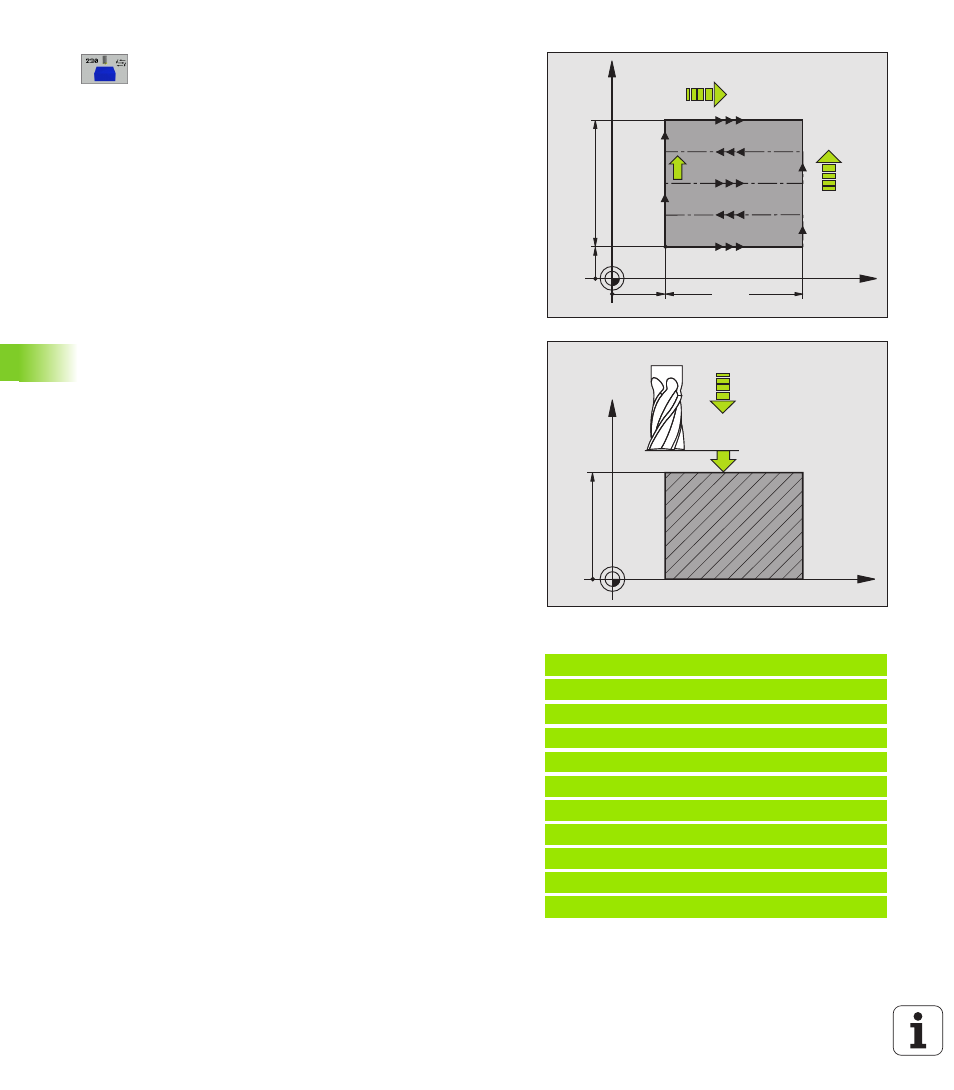

Esempio: Blocchi NC
N71 G230 SPIANATURA
Q225=+10
;PUNTO PART. 1° ASSE
Q226=+12
;PUNTO PART. 2° ASSE
Q227=+2,5
;PUNTO PART. 3° ASSE
Q218=150
;LUNGHEZZA 1° LATO
Q219=75
;LUNGHEZZA 2° LATO
Q240=25
;NUMERO TAGLI
Q206=150
;AVANZAMENTO PROF.
Q207=500
;AVANZ. FRESATURA
Q209=200
;AVANZ. TRASVERSALE
Q200=2
;DIST. DI SICUREZZA
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
