HEIDENHAIN TNC iTNC 530 183
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

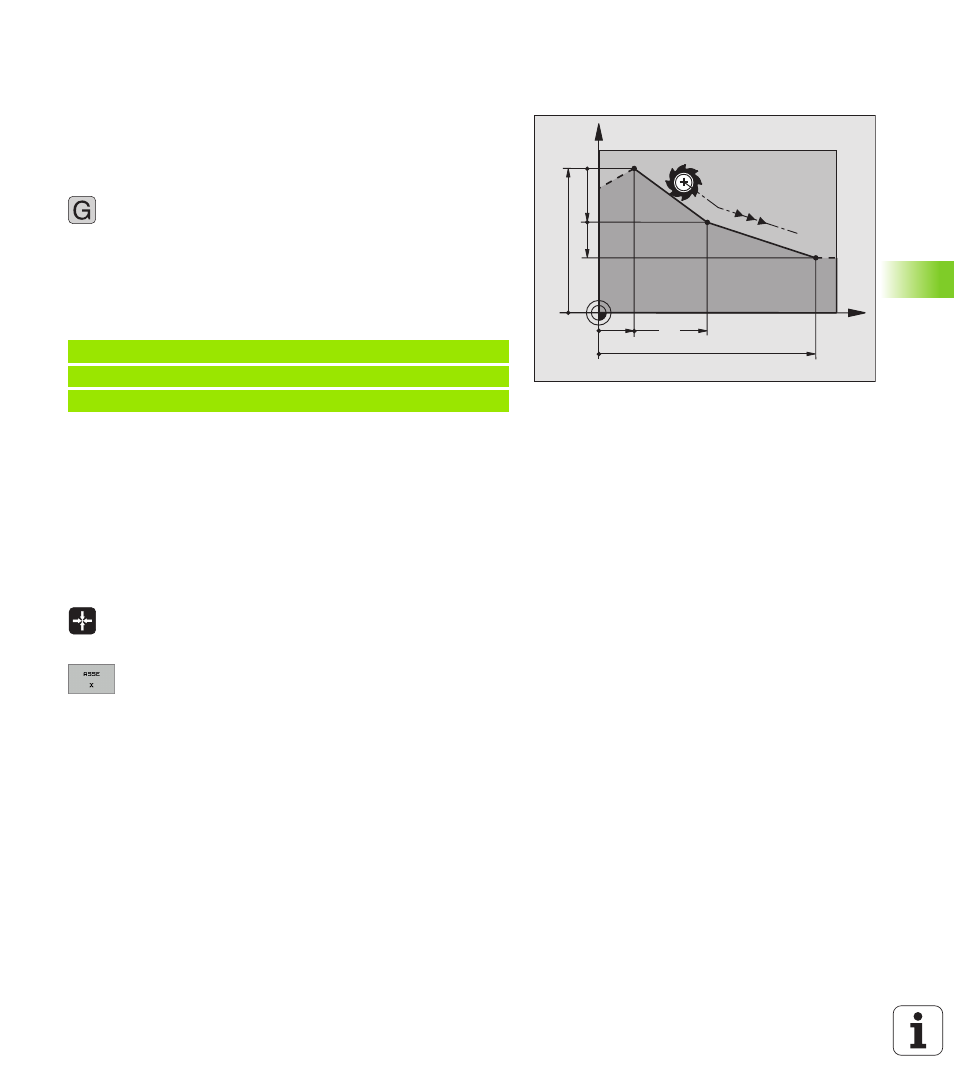

Retta in rapido G00
Retta con avanzamento G01 F. . .
Il TNC sposta l'utensile su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
Programmazione
8 Coordinate del punto finale della retta
Ove necessario:
8 Correzione del raggio G40/G41/G42
8 Avanzamento F
8 Funzione ausiliaria M
Esempi di blocchi NC
Conferma della posizione reale
Con la funzione Conferma posizione reale si può confermare una
posizione qualunque dell'asse:
8 Portare l'utensile in modo operativo FUNZIONAMENTO MANUALE
sulla posizione da confermare
8 Commutare dalla visualizzazione dello schermo alla
MEMORIZZAZIONE/EDITING PROGRAMMA
8 Selezionare il blocco nel quale si desidera confermare una posizione
dell'asse
8 Selezionare la funzione Conferma posizione reale: Il
TNC visualizza nel livello softkey gli assi le cui
posizioni possono essere confermate
8 Selezionare l’asse, p. es. X: Il TNC scrive nel campo di
immissione attivo la posizione attuale dell’asse
selezionato
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
X
Y
60
15
40
10
10
20
