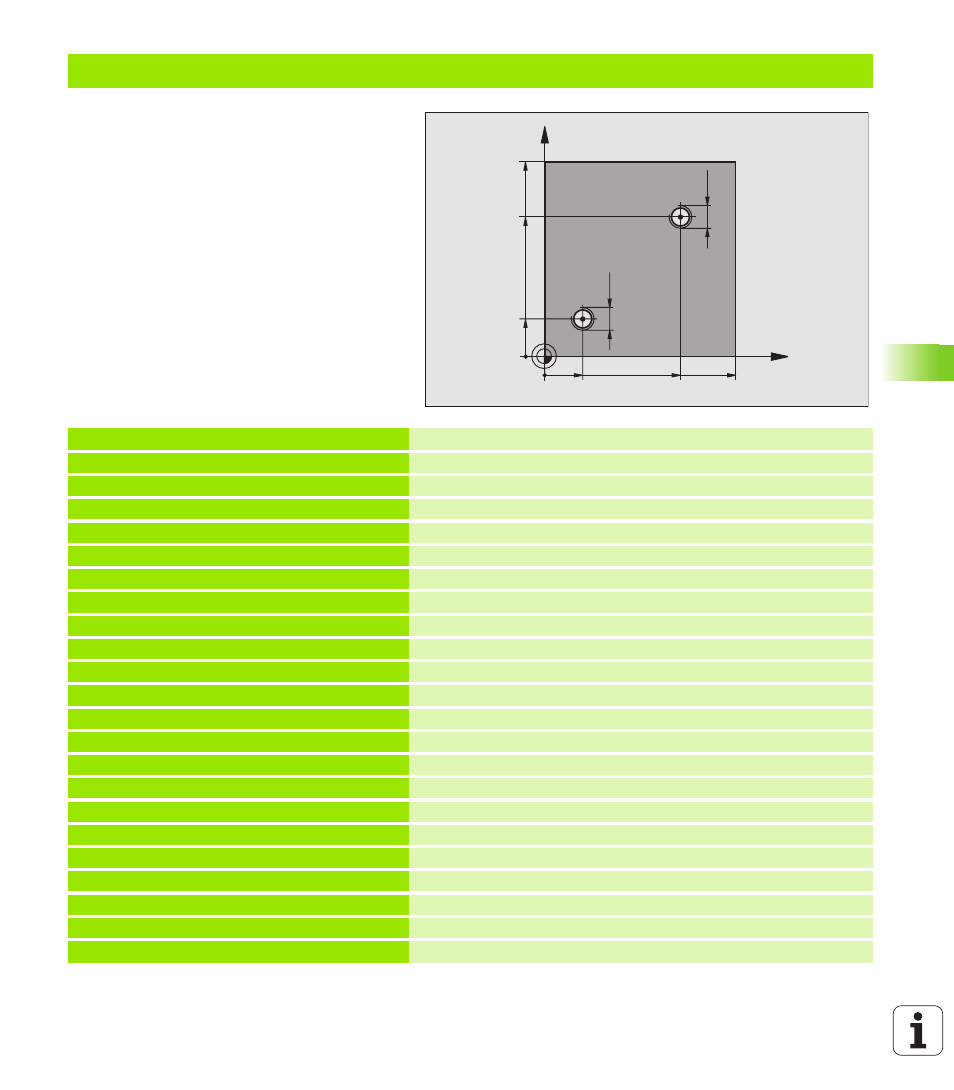

Esempio: Cicli di foratura
Esecuzione del programma
„ Programmare il ciclo di foratura nel programma
principale
„ Programmare la lavorazione nel
sottoprogramma, vedere "Sottoprogrammi",
pag. 419
%C18 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Definizione utensile
N40 T1 G17 S4500 * Chiamata utensile
N50 G00 G40 G90 Z+250 * Disimpegno utensile
N60 G86 P01 +30 P02 -1,75 * Definizione del ciclo filettatura
N70 X+20 Y+20 * Posizionamento sul foro 1
N80 L1,0 * Chiamata sottoprogramma 1
N90 X+70 Y+70 * Posizionamento sul foro 2
N100 L1,0 * Chiamata sottoprogramma 1
N110 G00 Z+250 M2 * Disimpegno utensile, fine programma principale
N120 G98 L1 * Sottoprogramma 1: filettatura
N130 G36 S0 * Definizione dell'angolo del mandrino per l'orientamento
N140 M19 * Orientamento mandrino (ripetizione filettatura possibile)
N150 G01 G91 X-2 F1000 * Spostamento utensile per penetrazione senza collisione (in funzione
del diametro del nocciolo e dell'utensile)
N160 G90 Z-30 * Posizionamento alla profondità di partenza
N170 G91 X+2 * Ritiro utensile al centro del foro
N180 G79 * Chiamata ciclo 18
N190 G90 Z+5 * Disimpegno
N200 G98 L0 * Fine del sottoprogramma 1
N999999 %C18 G71 *
