HEIDENHAIN TNC iTNC 530 191
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

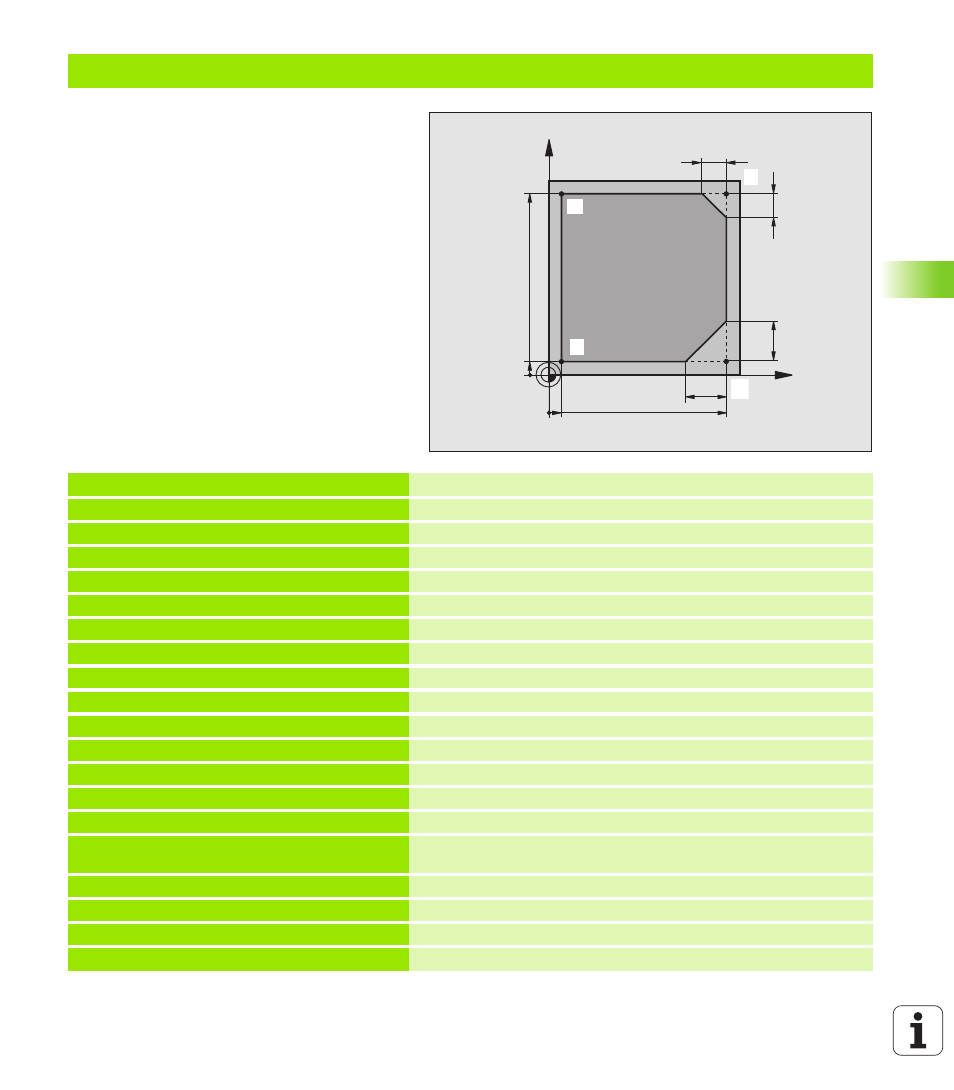

Esempio: Traiettoria lineare e smussi con coordinate cartesiane
%LINEAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo per la simulaz. grafica della lavorazione
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 * Definizione dell'utensile nel programma
N40 T1 G17 S4000 * Chiamata utensile con asse mandrino e n. giri mandrino
N50 G00 G40 G90 Z+250 * Disimpegno utensile sull'asse mandrino in rapido
N60 X-10 Y-10 * Preposizionamento dell'utensile
N70 G01 Z-5 F1000 M3 * Posizionamento alla profondità di lavorazione con F = 1000 mm/min
N80 G01 G41 X+5 Y+5 F300 * Posizionamento sul punto 1, attivazione correzione raggio G41
N90 G26 R5 F150 * Avvicinamento tangenziale
N100 Y+95 * Posizionamento sul punto 2
N110 X+95 * Punto 3: prima retta per lo spigolo 3
N120 G24 R10 * Programmazione smusso con lunghezza 10 mm
N130 Y+5 * Punto 4: seconda retta per spigolo 3, prima retta per spigolo 4
N140 G24 R20 * Programmazione smusso con lunghezza 20 mm
N150 X+5 * Posizionamento sull'ultimo punto di profilo 1, seconda retta per
spigolo 4
N160 G27 R5 F500 * Distacco tangenziale
N170 G40 X-20 Y-20 F1000 * Disimpegno nel piano di lavoro, disattivazione correzione del raggio
N180 G00 Z+250 M2 * Disimpegno dell'utensile, fine del programma
N999999 %LINEAR G71 *
X
Y
95 5
95
5
10
10
20
20 1 1
1 2
1 3
1 4
