428 9 Programmazione: Sottoprogrammi e ripetizione di blocchi di programma
9.6 Esempi di pr
ogr
ammazione

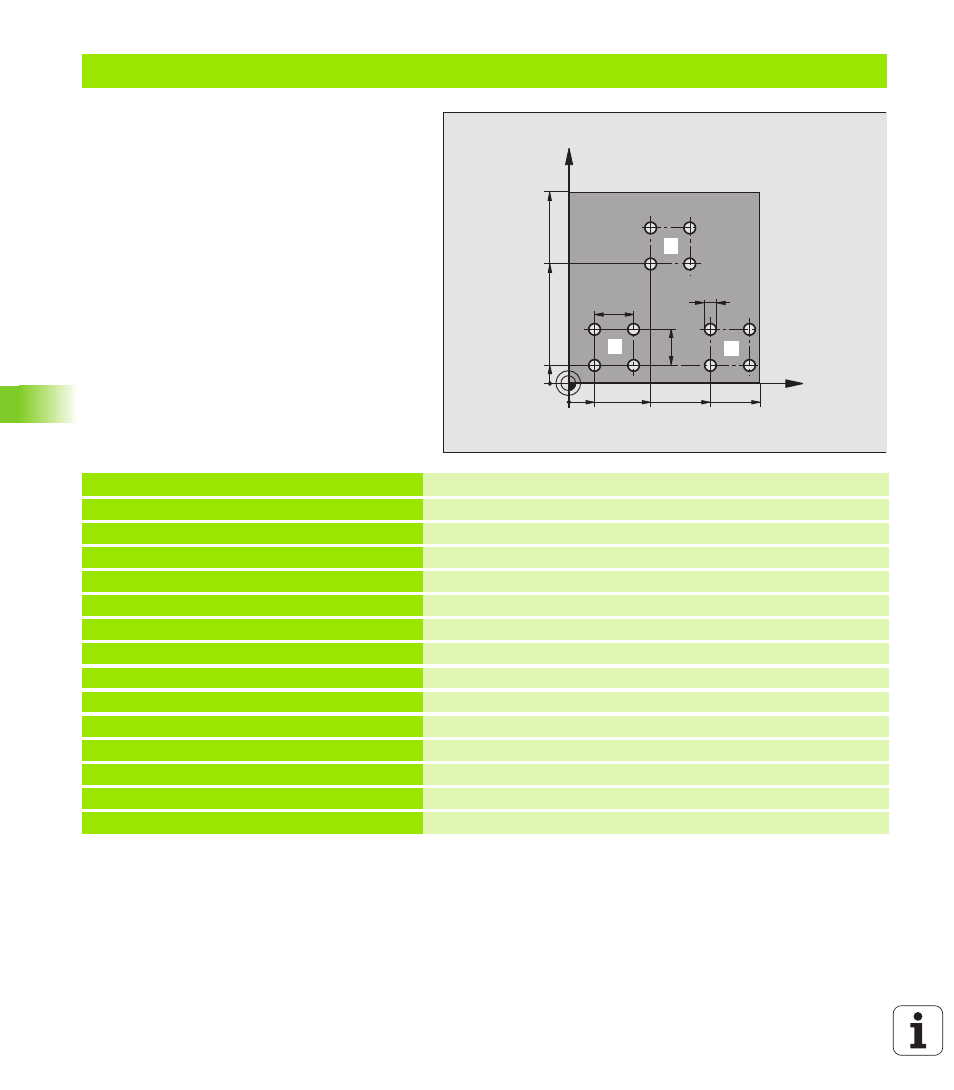

Esempio: Gruppi di fori
Esecuzione del programma
„ Posizionamento sui gruppi di fori nel programma
principale
„ Chiamata gruppo di fori (sottoprogramma 1)
„ Una sola programmazione del gruppo di fori nel
sottoprogramma 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+2,5 * Definizione utensile
N40 T1 G17 S5000 * Chiamata utensile
N50 G00 G40 G90 Z+250 * Disimpegno utensile
N60 G200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DIST. DI SICUREZZA
Q201=-30 ;PROFONDITÀ
Q206=300 ;AVANZ. INCREMENTO
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;F. TEMPO SOSTA SOPRA
Q203=+0 ;COOR. SUPERF.
Q204=2 ;2. DIST. DI SICUREZZA
Q211=0 ;TEMPO DI SOSTA SOTTO
X
Y
15
60
100
100
75
10
45
20
20
5
1 1
1 2
1 3
