HEIDENHAIN iTNC 530 471
1
1
.1 Gr
afica

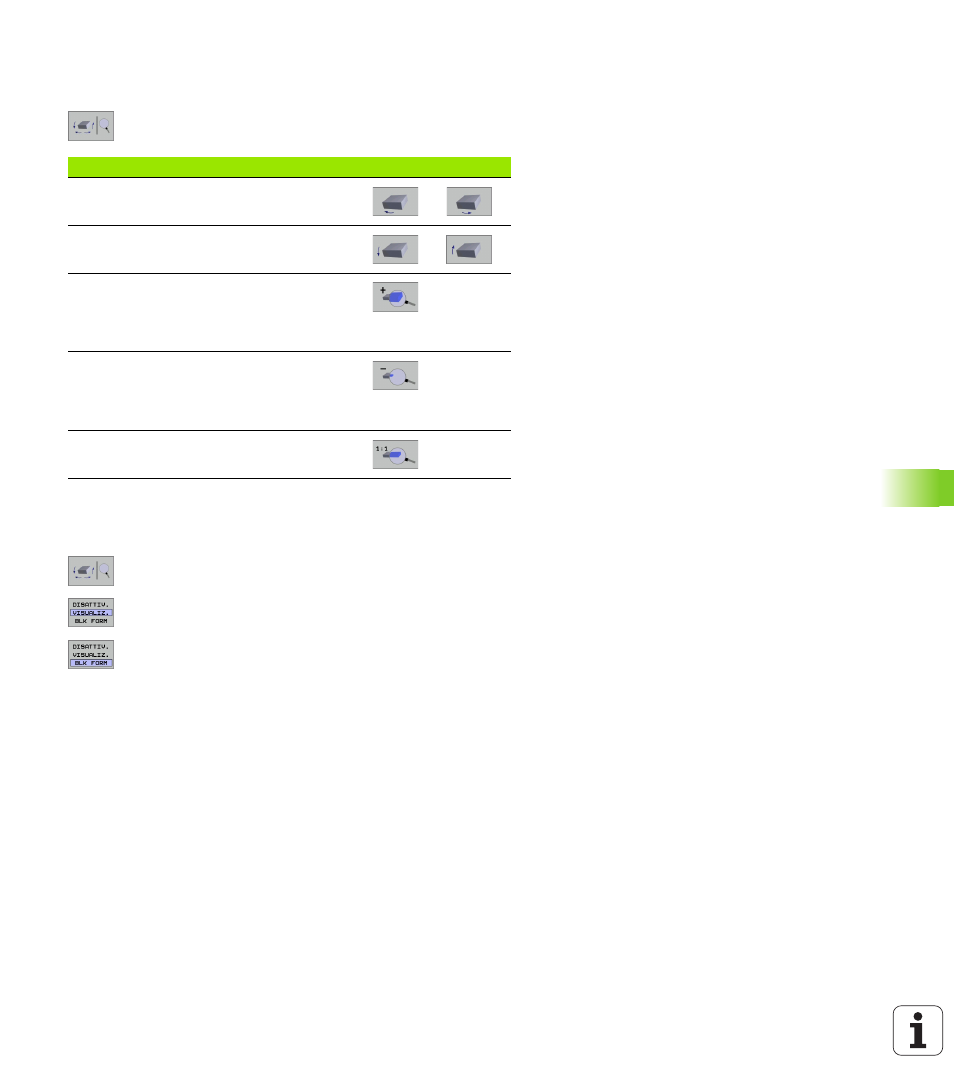

Rotazione e ingrandimento/riduzione della rappresentazione 3D
8 Commutare la riga softkey fino a quando compare il softkey di
selezione delle funzioni di rotazione e di ingrandimento/riduzione
8 Selezionare le funzioni di rotazione e ingrandimento/
riduzione
Visualizzazione/mascheratura della cornice del pezzo grezzo
8 Commutare la riga softkey fino a quando compare il softkey di
selezione delle funzioni di rotazione e di ingrandimento/riduzione
8 Selezionare le funzioni di rotazione e ingrandimento/
riduzione
8 Visualizzazione della cornice per BLK-FORM:
impostare il softkey su VISUALIZZA
8 Mascheratura della cornice per BLK-FORM: impostare
il softkey su MASCHERA
Funzione Softkey
Rotazione verticale della rappresentazione
in passi di 5°
Inclinazione della rappresentazione intorno
all’asse orizzontale in passi di 5°
Ingrandimento a passi della
rappresentazione. Se la rappresentazione è
ingrandita, il TNC mostra nella riga in basso
della finestra grafica il carattere Z.
Riduzione a passi della rappresentazione. .
Se la rappresentazione è ridotta, il TNC
mostra nella riga in basso della finestra
grafica il carattere Z.
Reset della rappresentazione alla
dimensione programmata
