Programmazione movimento utensili
Per programmare un blocco si inizia con il tasto di funzione DIN/ISO
sulla tastiera alfanumerica. Si possono utilizzare anche i tasti grigi di
traiettoria per disporre del relativo codice G.

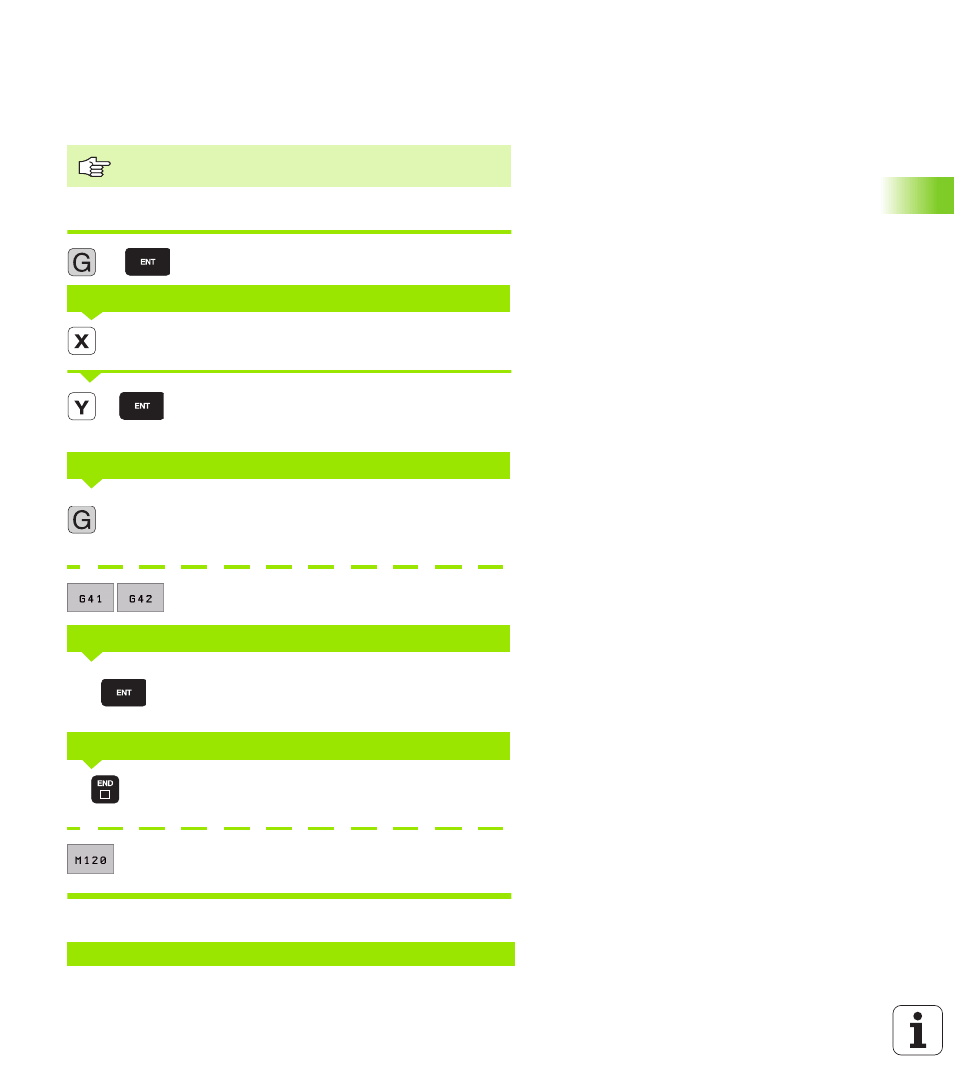

Esempio per un blocco di posizionamento
Aprire il blocco
Inserire la coordinata di destinazione per l'asse X
Inserire la coordinata di destinazione per l'asse Y e
confermando con il tasto ENT passare alla domanda
successiva
Spostamento "Senza correzione del raggio":
Confermare la selezione con il tasto ENT, o
Spostamento a sinistra o a destra del profilo
programmato: Selezione G41 o G42 mediante softkey
Avanzamento per questa traiettoria 750 mm/min,
confermare con il tasto ENT
Immettere la funzione ausiliaria (p. es. M3 Mandrino
ON), terminare e salvare il blocco con il tasto END
Selezionare la funzione ausiliaria visualizzata dal TNC
nel livello softkey
La finestra di programma visualizzerà la seguente riga:
Accertare che sia attiva la scrittura maiuscola.
C O OR D IN A TE ?
T R AI E TT O RI A D E L C EN T RO DE L LA FR E SA
A V AN Z AM E NT O ? F=
F U NZ I ON E A U SI L IA R IA M?
N 3 0 G 01 G4 0 X + 10 Y+ 5 F 1 00 M3 *
1
10
5
40
750
3
