8 Programmazione: Cicli
8
.1
0
C
ic
li
pe
r l
a
c
on
v
e
rs
ione
di
c
oo
rdi
na
te

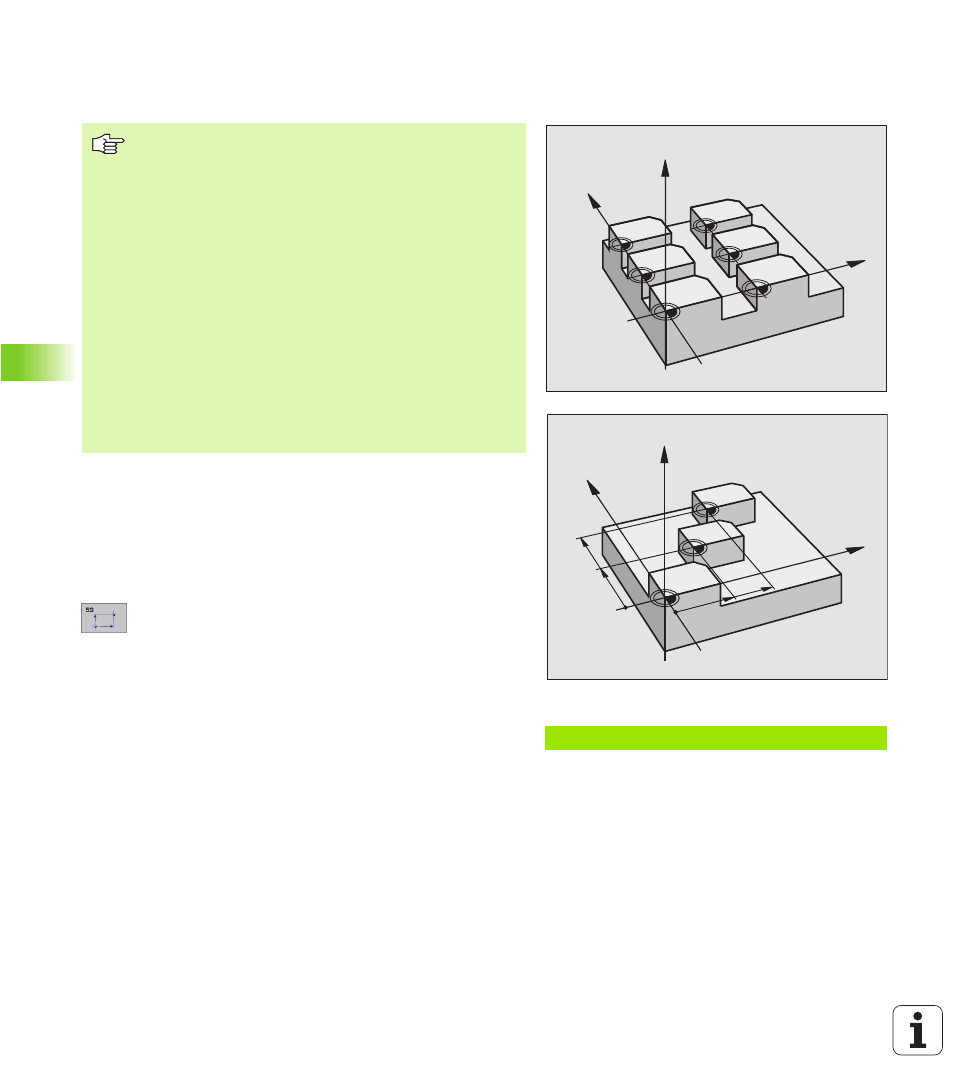

Spostamento dell'ORIGINE con tabelle origini
(Ciclo G53)
Impiego
Utilizzare le tabelle origini in caso di
n
ripetizione frequente di lavorazioni in diverse posizioni del pezzo o
n
uso frequente dello stesso spostamento dell'origine
Nell'ambito di un programma è possibile programmare le origini sia
nella definizione del ciclo che chiamandole da una tabella origini.
U
U
U
U
SPOSTAMENTO: Riga tabella?
P01: inserire il numero
dell'origine dalla tabella origini o un parametro Q;
introducendo un parametro Q, il TNC attiva il numero
dell'origine specificato in quel parametro Q
Annullamento
n
Chiamare dalla tabella origini lo spostamento con le coordinate
X=0; Y=0 ecc.
n
Chiamare lo spostamento delle coordinate X=0; Y=0 ecc.
direttamente nella definizione del ciclo.
Esempio: Blocchi NC
N 72 G5 3 P 0 1 1 2 *
N
0
N
2
N
4
N
1
N
3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N
0
N
2
N
1
1
2
1
2
Se si utilizza lo spostamento dell'origine da tabella origini,
occorre utilizzare la funzione Select Table, per attivare la
tabella desiderata da programma NC.
Lavorando senza il blocco Select Table %:TAB: occorre
attivare la tabella origini desiderata prima del test o
dell'esecuzione del programma (ciò vale anche per la
grafica del programma):
n
Selezionare la tabella desiderata per l'esecuzione del
programma nel modo operativo T est d el pr og ram ma
tramite la gestione file dati: La tabella assume lo stato S
n
Selezionare la tabella desiderata per l'esecuzione del
programma in una delle modalità di esecuzione tramite
la gestione file dati: La tabella assume lo stato M
I valori delle coordinate delle tabelle origini sono
esclusivamente quote assolute.
Eventuali nuove righe possono essere aggiunte solo alla
fine della tabella
