HEIDENHAIN iTNC 530 (340 420) ISO programming Manuale d'uso
Pagina 338
336
8 Programmazione: Cicli
8
.8
C
ic
li
S
L
c
on f
or
m
ul
a
de
l
p
rof
il
o
Programma di descrizione del profilo 1: Tasca A
Programma di descrizione del profilo 2: Tasca B

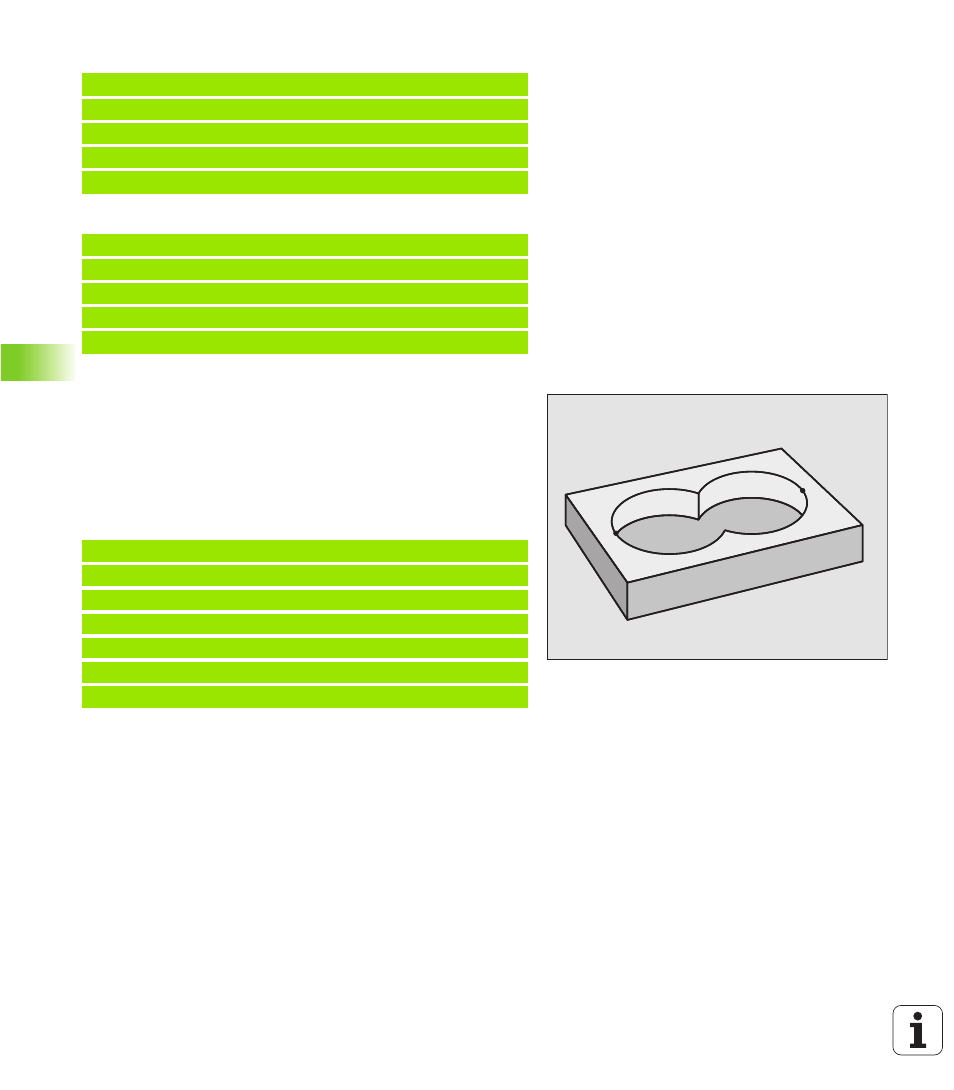

"Somma" delle superfici
E' richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
n
Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
n
Nella formula del profilo le superfici A e B vengono calcolate con la
funzione “unione con“
Programma di definizione del profilo:
%T A SC H E_ A G7 1
N1 0 G 0 1 X + 10 Y+ 5 0 G 40
N2 0 I + 35 J +5 0
N3 0 G 0 2 X + 10 Y+ 5 0
N9 9 99 9 99 9 9 % T AS C HE _ A G 71
%T A SC H E_ B G7 1
N1 0 G 0 1 X + 90 Y+ 5 0 G 40
N2 0 I + 65 J +5 0
N3 0 G 0 2 X + 90 Y+ 5 0
N9 9 99 9 99 9 9 % T AS C HE _ B G 71
A
B
N5 0 . . .
N6 0 . . .
N7 0 D E CL A R E C ON T OU R Q C 1 = “ T AS C HE _ A. H “
N8 0 D E CL A R E C ON T OU R Q C 2 = “ T AS C HE _ B. H “
N9 0 Q C 10 = Q C 1 | Q C 2
N1 0 0 . ..
N1 1 0 . ..
