HEIDENHAIN iTNC 530 343
8.
9
C
ic
li
d
i s
p
ian
at
u
ra

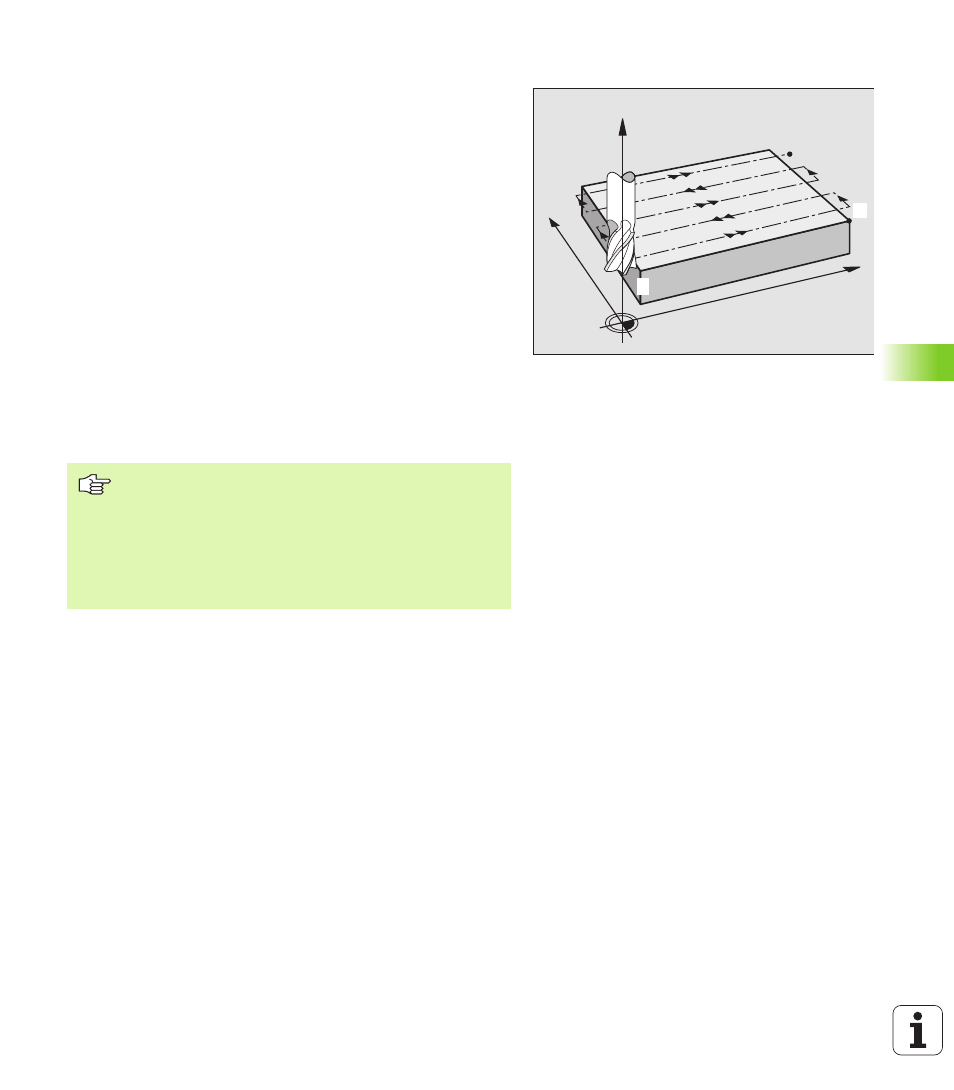

SPIANATURA (Ciclo G230)
1 Il TNC porta l'utensile in rapido FMAX dalla posizione attuale nel
piano di lavoro al punto di partenza
1 , spostando l'utensile della
quota del suo raggio verso sinistra e verso l'alto
2 Successivamente l'utensile si porta con FMAX nell'asse del
mandrino alla DISTANZA DI SICUREZZA e in seguito con
l'AVANZAMENTO IN PROFONDITÀ alla posizione di partenza
programmata nell'asse del mandrino
3 Successivamente l'utensile si porta con l'AVANZAMENTO
FRESATURA programmato sul punto finale
2 , che il TNC calcola dal
punto di partenza, dalla lunghezza e dal raggio dell'utensile
programmati
4 Il TNC sposta l'utensile con l'AVANZAMENTO FRESATURA
TRASVERSALE sul punto di partenza della linea successiva,
calcolando lo spostamento dalla larghezza e dal numero di tagli
programmati
5 Successivamente l’utensile ritorna in direzione negativa sul primo
asse
6 La spianatura viene ripetuta fino al completamento della superficie
programmata
7 Alla fine il TNC riporta l'utensile in rapido alla DISTANZA DI
SICUREZZA
X
Y
Z
11
12
Da osservare prima della programmazione
Il TNC posiziona prima l'utensile nel piano di lavoro,
partendo dalla posizione attuale, e poi nell'asse del
mandrino sul punto di partenza.
L'utensile deve essere preposizionato in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.
