412 10 Programmazione: Parametri Q
1
0
.1
0
Es
e
m
p
i di
pr
o
gr
a
m
m
a
z
ione

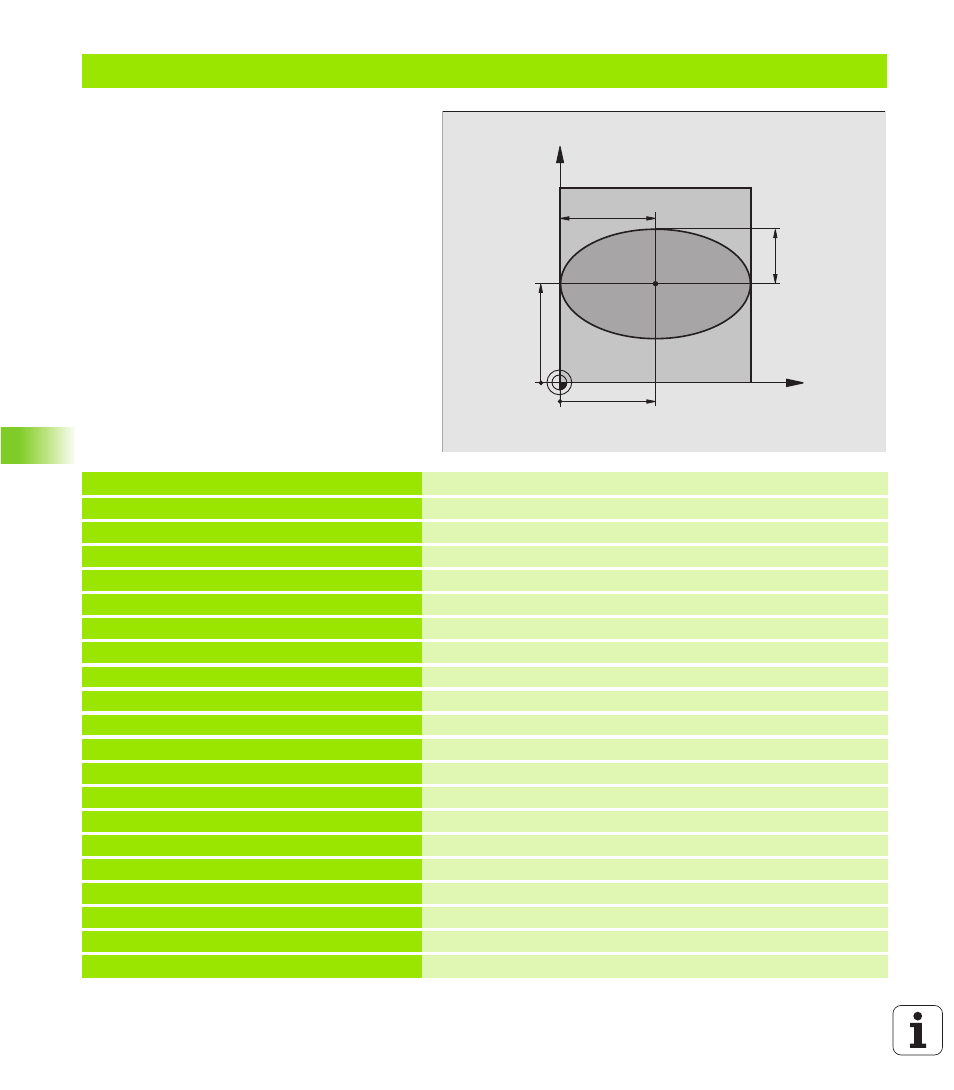

Esempio: Ellisse
Esecuzione del programma
n Il profilo dell'ellisse viene programmato con
tante piccole rette (definibili mediante Q7).
Quanto più passi di lavorazione si definiscono,
tanto più liscio risulterà il profilo
n La direzione di fresatura viene definita tramite
l'angolo di partenza e l'angolo finale nel piano:
Direzione di lavorazione in senso orario:
Angolo di partenza > Angolo finale
Direzione di lavorazione in senso antiorario:
Angolo di partenza < Angolo finale
n Il raggio dell'utensile non viene tenuto in conto
%E L LI P SE G 71 *
N1 0 D 0 0 Q 1 P 0 1 + 50 * Centro asse X
N2 0 D 0 0 Q 2 P 0 1 + 50 * Centro asse Y
N3 0 D 0 0 Q 3 P 0 1 + 50 * Semiasse X
N4 0 D 0 0 Q 4 P 0 1 + 30 * Semiasse Y
N5 0 D 0 0 Q 5 P 0 1 + 0 * Angoli di partenza nel piano
N6 0 D 0 0 Q 6 P 0 1 + 36 0 * Angolo finale nel piano
N7 0 D 0 0 Q 7 P 0 1 + 40 * Numero dei passi di calcolo
N8 0 D 0 0 Q 8 P 0 1 + 30 * Posizione di rotazione dell'ellisse
N9 0 D 0 0 Q 9 P 0 1 + 5 * Profondità di fresatura
N1 0 0 D 00 Q 10 P0 1 + 1 00 * Avanzamento in profondità
N1 1 0 D 00 Q 11 P0 1 + 3 50 * Avanzamento di fresatura
N1 2 0 D 00 Q 12 P0 1 + 2 * Distanza di sicurezza per il preposizionamento
N1 3 0 G 30 G 17 X+ 0 Y + 0 Z -2 0 * Definizione pezzo grezzo
N1 4 0 G 31 G 90 X+ 1 00 Y+ 1 00 Z+ 0 *
N1 5 0 G 99 T 1 L +0 R+ 2 .5 * Definizione utensile
N1 6 0 T 1 G 1 7 S 40 0 0 * Chiamata utensile
N1 7 0 G 00 G 40 G9 0 Z + 25 0 * Disimpegno utensile
N1 8 0 L 10 . 0 * Chiamata della lavorazione
N1 9 0 G 00 Z +2 5 0 M 2 * Disimpegno dell'utensile, fine del programma
N2 0 0 G 98 L 10 * Sottoprogramma 10: lavorazione
X
Y
50
50
30
50
