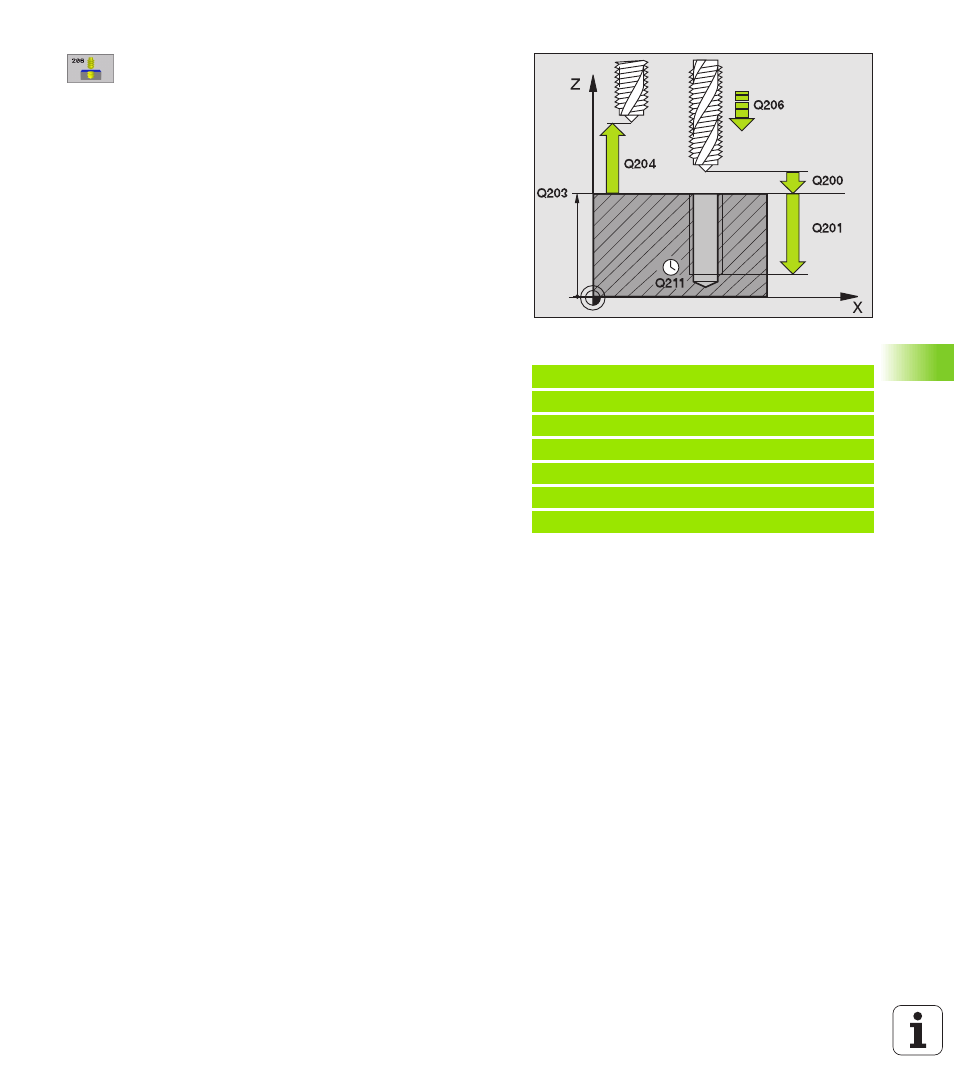

U U U U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza tra la punta dell'utensile (pos. di partenza) e
la superficie del pezzo: 4x passo della filettatura
U U U U PROFONDITA' Q201 (lunghezza della filettatura,
incrementale): distanza tra la superficie del pezzo e la
fine della filettatura
U U U U AVANZAMENTO F Q206: velocità di spostamento
dell'utensile durante la maschiatura
U U U U TEMPO DI SOSTA SOTTO Q211: inserire un valore tra 0
e 0,5 secondi, per evitare che l'utensile resti bloccato
durante il ritorno
U U U U COORD. SUPERFICIE PEZZO Q203 (in valore assoluto):
coordinata della superficie del pezzo
U U U U 2ª DISTANZA DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo (il
dispositivo di serraggio)
Calcolo dell'avanzamento: F = S x p
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà un softkey che permette il disimpegno dell'utensile.
Esempio: Blocchi NC
N 2 50 G2 0 6 M AS C H IA T UR A N U OV O
Q2 0 0= 2 ; D IS T . D I S I CU R EZ Z A
Q2 0 1= - 20 ; P RO F ON D I TÀ
Q2 0 6= 1 50 ; A VA N ZA M E NT O P R OF .
Q2 1 1= 0 .2 5 ; T EM P O D I S O ST A S O TT O
Q2 0 3= + 25 ; C OO R . S U PE R F.
Q2 0 4= 5 0 ; 2 . D IS T . D I S I CU R EZ Z A
F: Avanzamento (mm/min)
S: Numero giri mandrino (giri/min)
p: Passo della filettatura (mm)
