le Esempio di introduzione
Calcolo dell'angolo con arctan quale cateto opposto (Q12) e cateto
adiacente (Q13); assegnazione del risultato a Q25:

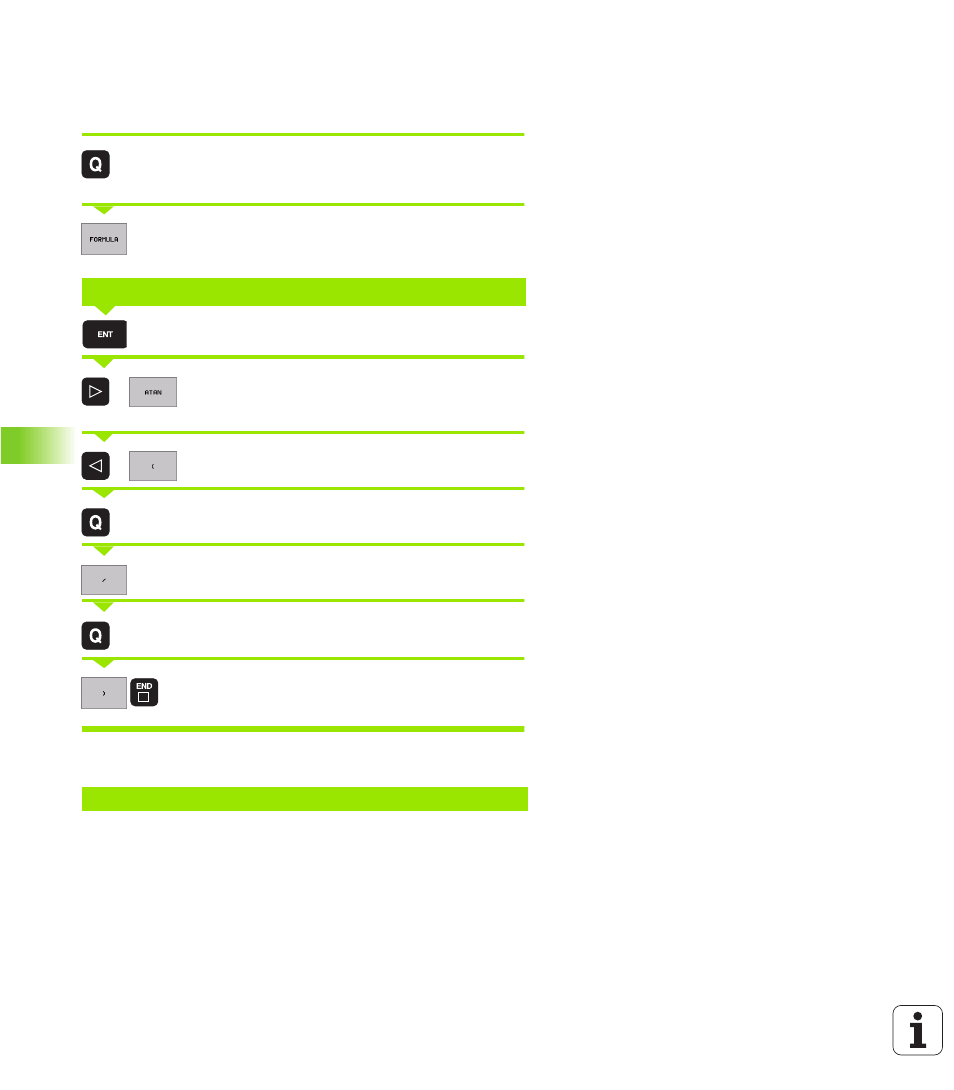

Selezione delle funzioni parametriche Q: premere il
tasto Q
Selezione d'introduzione di formule: premere il
softkey FORMULA
Inserire il numero del parametro
Commutare i softkey e selezionare la funzione arco-
tangente
Commutare il livello softkey ed aprire la parentesi
Introdurre il numero 12 per il parametro Q
Selezionare la divisione
Introdurre il numero 13 per il parametro Q
Chiudere la parentesi e terminare l'introduzione della
formula
Esempio di blocco NC
PA R AM E TR O N. PE R R I SU L TA T O ?
N3 7 Q 25 = A T AN (Q 1 2/ Q 13 )
25
12
13
