346 8 Programmazione: Cicli
8.
9
C
ic
li
d
i s
p
ian
at
u
ra

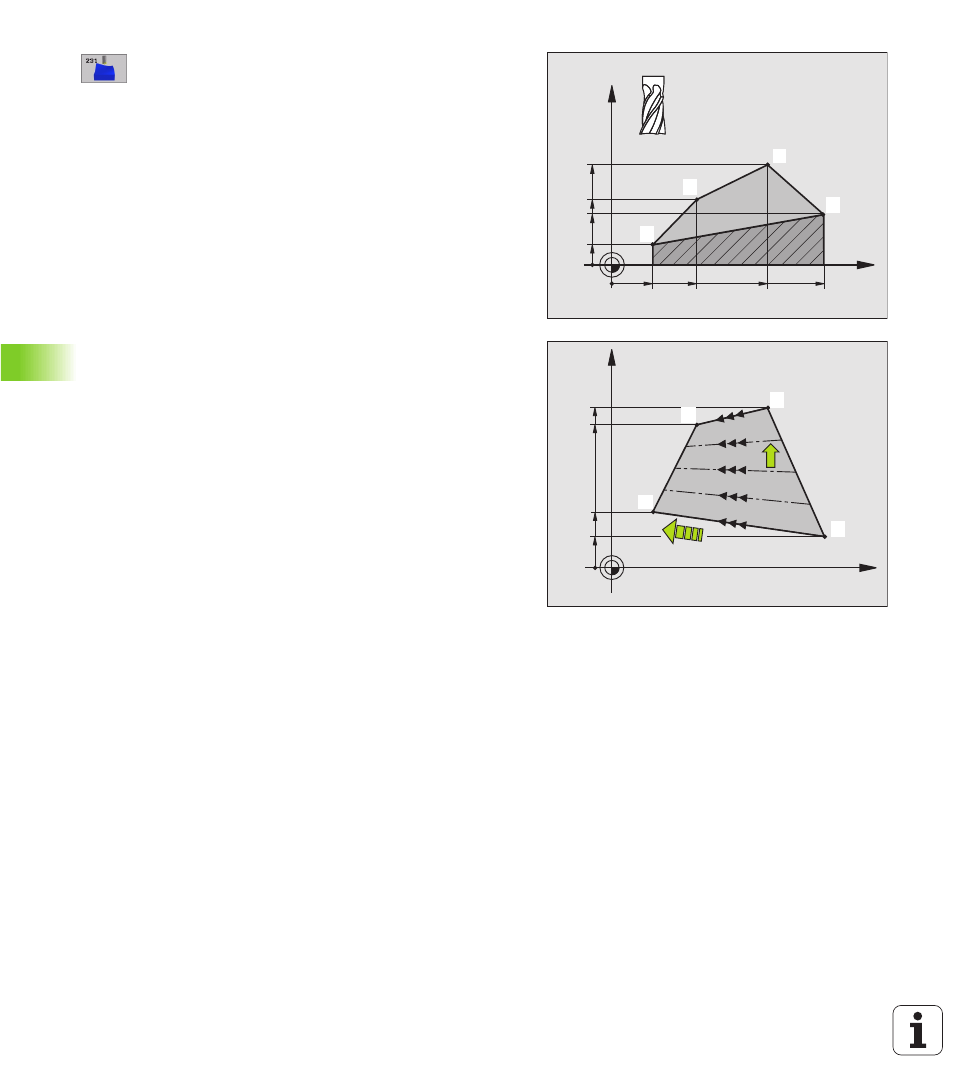

U U U U PUNTO DI PARTENZA 1º ASSE Q225 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse principale del piano di lavoro
U U U U PUNTO DI PARTENZA 2º ASSE Q226 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse secondario del piano di lavoro
U U U U PUNTO DI PARTENZA 3º ASSE Q227 (in valore assoluto):
coordinata del punto di partenza della superficie da
spianare nell'asse mandrino
U U U U 2º PUNTO 1º ASSE Q228 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse principale del piano di lavoro
U U U U 2º PUNTO 2º ASSE Q229 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse secondario del piano di lavoro
U U U U 2º PUNTO 3º ASSE Q230 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse del mandrino
U U U U 3º PUNTO 1º ASSE Q231 (in valore assoluto):
coordinata del punto 3 nell'asse principale del piano di
lavoro
U U U U 3º PUNTO 2º ASSE Q232 (in valore assoluto):
coordinata del punto 3 nell'asse secondario del piano
di lavoro
U U U U 3º PUNTO 3º ASSE Q233 (in valore assoluto):
coordinata del punto 3 nell'asse del mandrino
X
Z
Q236
Q233
Q227
Q230
Q228 Q225 Q234 Q231
11
12
13
14
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
11
12
13
14
