HEIDENHAIN TNC iTNC 530 167
6
.4
T
ra
ie
tto
ri
e
–
C
o
o
rd
in
a
te
c
a
rte
s
ia
n
e

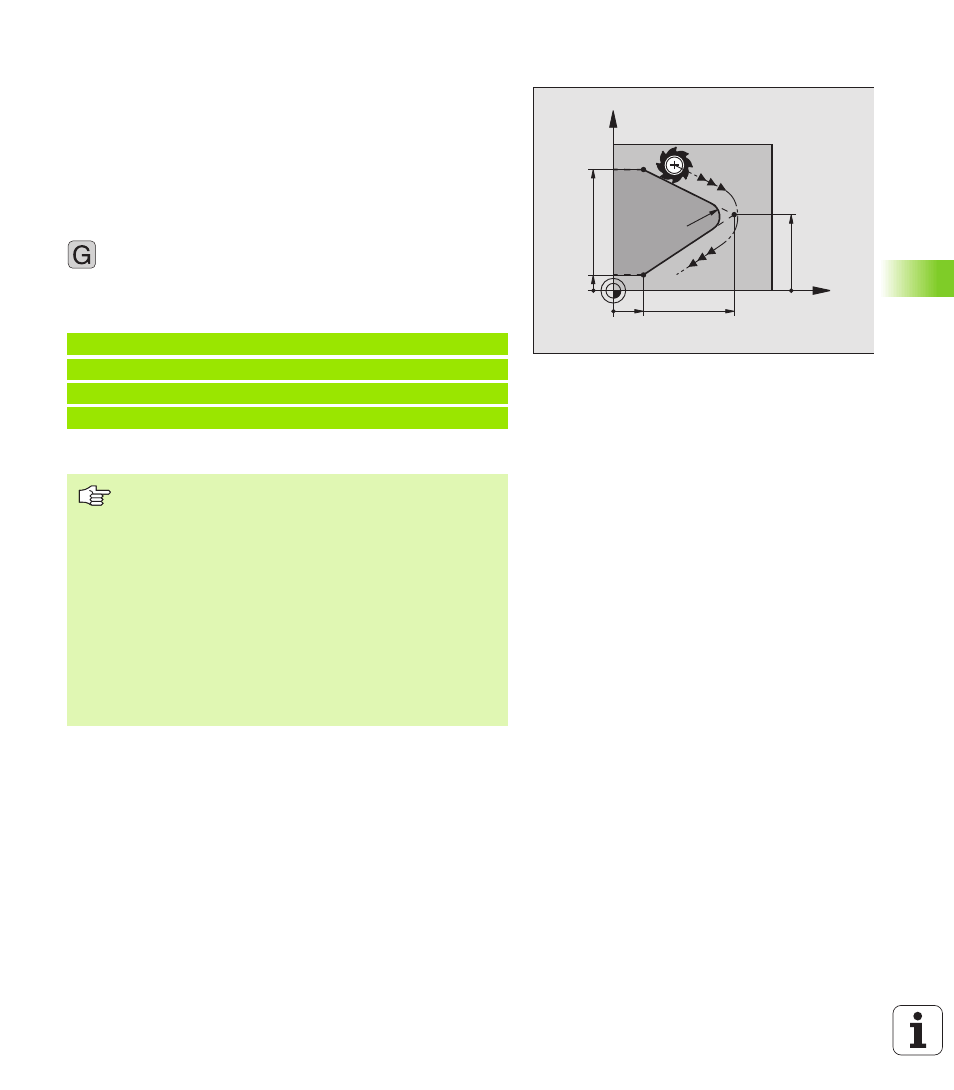

Arrotondamento di spigoli G25
Con la funzione G25 si possono arrotondare gli spigoli di un profilo.
L'utensile si sposta su una traiettoria circolare con raccordo
tangenziale sia all'elemento di profilo precedente sia a quello
successivo.
Il cerchio di arrotondamento deve essere eseguibile con l'utensile
attivo.
Programmazione
U U U U RAGGIO DI ARROTONDAMENTO: raggio dell'arco
Ove necessario:
U U U U Avanzamento F (attivo solo nel blocco G25)
Esempi di blocchi NC
N 5 0 G 01 G4 1 X + 10 Y+ 4 0 F 30 0 M 3 *
N 6 0 X +4 0 Y + 25 *
N 7 0 G 25 R5 F1 0 0 *
N 8 0 X +1 0 Y + 5 *
Nelle istruzioni precedenti e successive devono essere
programmate entrambe le coordinate del piano nel quale
l'arco di cerchio verrà eseguito. Se si esegue la
lavorazione del profilo senza correzione del raggio utensile
occorre programmare entrambe le coordinate del piano di
lavoro.
Lo spigolo non viene lavorato.
L'avanzamento programmato in un blocco G25 è attivo
solo nel blocco G25. Dopo il blocco G25 ridiventa attivo
l'avanzamento programmato nel blocco precedente.
Un blocco G25 può essere utilizzato anche per
l'avvicinamento raccordato ad un profilo, vedere
"Avvicinamento e distacco tangenziale", pag. 162.
X
Y
40
40
R5
5
10
25
25
