Pannello operativo

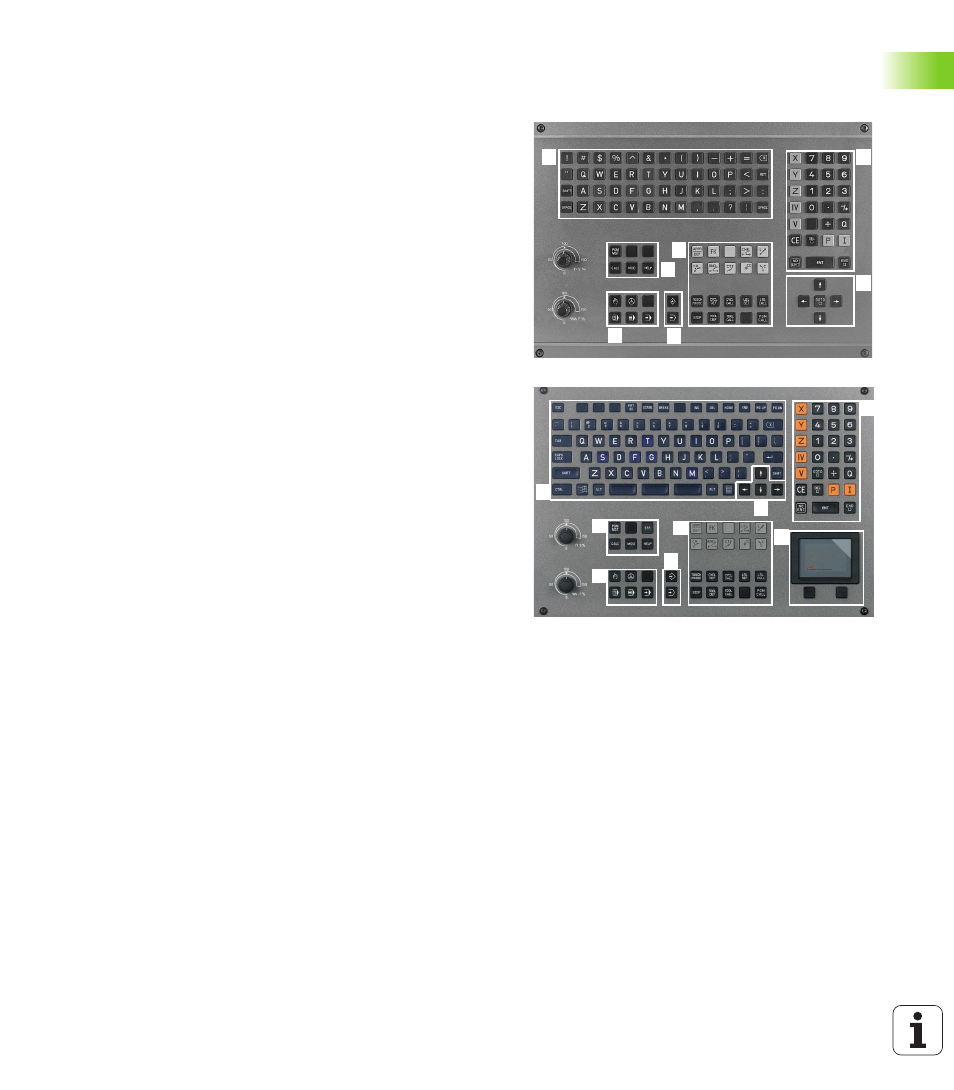

Il TNC può essere fornito a scelta con il pannello operativo TE 420 o
con il pannello operativo TE 530. La figura a destra in alto mostra gli
elementi del pannello operativo TE 420, la figura a destra al centro
mostra gli elementi del pannello operativo TE 530:
Le funzioni dei singoli tasti sono descritte nella prima pagina interna
della copertina. I tasti esterni, p.es. NC-START, vengono spiegati nel
Manuale della macchina.
1
Tastiera alfanumerica per l'immissione di testi, di nomi di file dati
e per le programmazioni DIN/ISO.
Versione a due processori: tasti addizionali per comandi Windows
2
n
Gestione file dati
n
Calcolatore tascabile
n
Funzione MOD
n
Funzione HELP
3
Modi operativi "Programmazione"
4
Modi operativi "Macchina"
5
Apertura dialogo di programmazione
6
Tasti cursore e istruzione di salto GOTO
7
Immissione di valori numerici e selezione degli assi
8
Area mouse: solo per l’uso della versione a due processori
1
2
3
5
1
4
6
7
1
1
2
3
5
1
4
6
7
7
1
7
