MISURAZIONE RETTANGOLO ESTERNO (ciclo 424, DIN/ISO: G424) 16.8
16
TNC 320 | Manuale utente programmazione di cicli | 4/2014
395

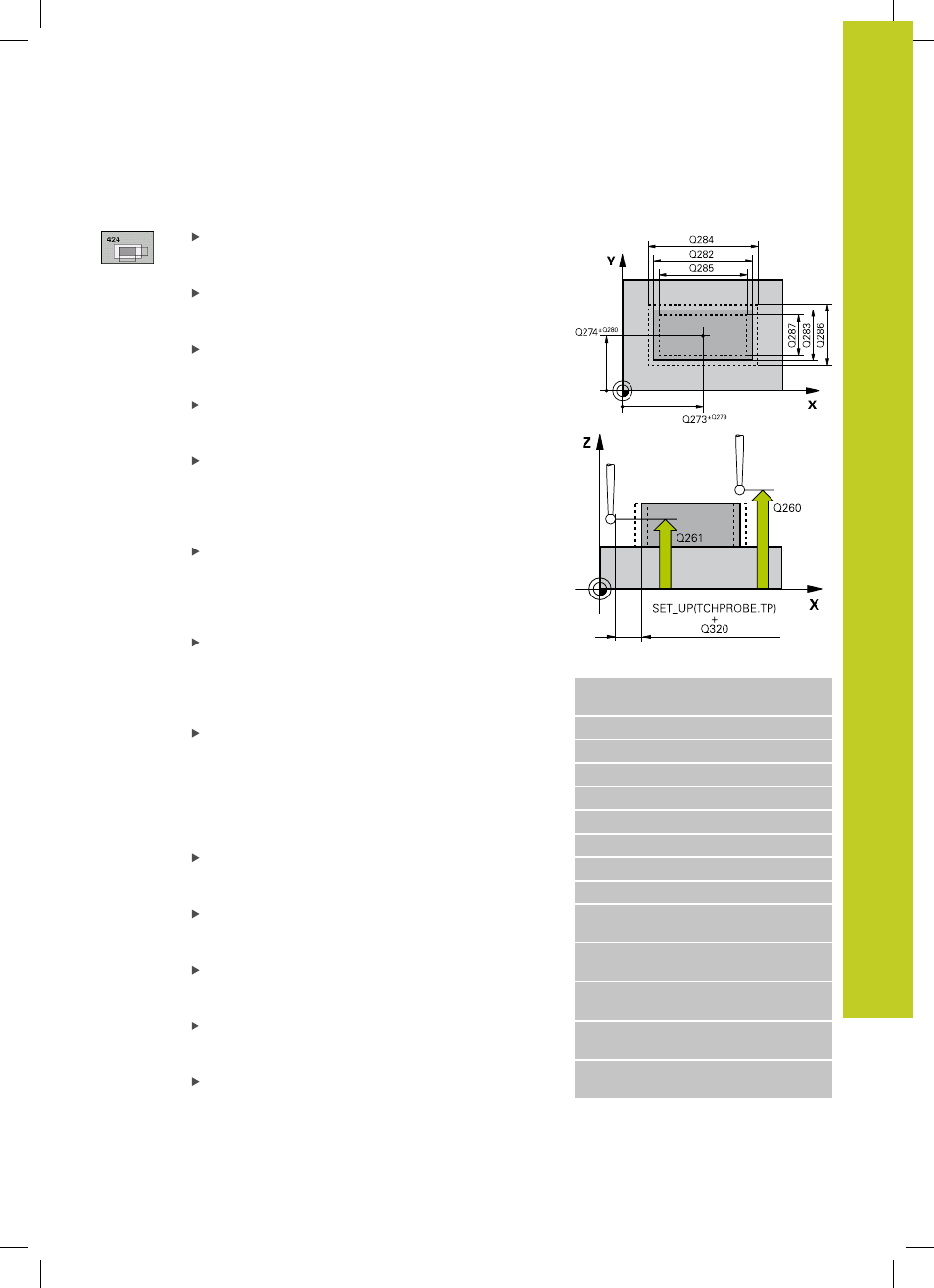

Parametri ciclo
CENTRO 1° ASSE Q273 (in valore assoluto): centro
dell'isola nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
CENTRO 2° ASSE Q274 (in valore assoluto): centro
dell'isola nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
LUNGHEZZA LATO PRIMARIO Q282: lunghezza
dell'isola parallela all'asse principale del piano di
lavoro. Campo di immissione da 0 a 99999,9999
LUNGHEZZA LATO SECONDARIO Q283: lunghezza
dell'isola parallela all'asse secondario del piano di
lavoro. Campo di immissione da 0 a 99999,9999
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (=
punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
SPOSTARSI A ALT. SICUR. Q301: determinare in
che modo il tastatore deve spostarsi tra i punti di
misura:
0 : spostamento tra i punti da misurare all'altezza di
misura
1 : spostamento tra i punti da misurare all'altezza di
sicurezza
LIMITE MAX LUNG. ASSE PRIMARIO Q284:
lunghezza massima ammessa per l'isola. Campo di
immissione da 0 a 99999,9999
LIMITE MIN LUNG. ASSE PRIMARIO Q285: lunghezza
minima ammessa per l'isola. Campo di immissione
da 0 a 99999,9999
LIMITE MAX LUNG. LATO SECOND. Q286: larghezza
massima ammessa per l'isola. Campo di immissione
da 0 a 99999,9999
LIMITE MIN LUNG. LATO SECOND. Q287: larghezza
minima ammessa per l'isola. Campo di immissione
da 0 a 99999,9999
TOLLERANZA CENTRO 1° ASSE Q279: scostamento
di posizione ammesso nell'asse principale del piano
di lavoro. Campo di immissione da 0 a 99999,9999
Blocchi NC
5 TCH PROBE 424 MIS. RETTAN.
ESTERNO
Q273=+50
;CENTRO 1º ASSE
Q274=+50 ;CENTRO 2º ASSE
Q282=75 ;LUNGHEZZA 1º LATO
Q283=35 ;LUNGHEZZA 2º LATO
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+20 ;ALTEZZA DI SICUREZZA
Q301=0 ;SPOST. A ALT. SICUR.
Q284=75,1 ;LIMITE MAX. LATO
PRIM.
Q285=74,9 ;LIMITE MIN. LATO
PRIM.
Q286=35 ;LIMITE MAX LATO
SECON.
Q287=34,95 ;LIMITE MIN. LATO
SECON.
Q279=0,1 ;TOLLERANZA 1º
CENTRO
