Cicli di lavorazione: profilo tasca
7.3 Profili sovrapposti
7
172
TNC 320 | Manuale utente programmazione di cicli | 4/2014

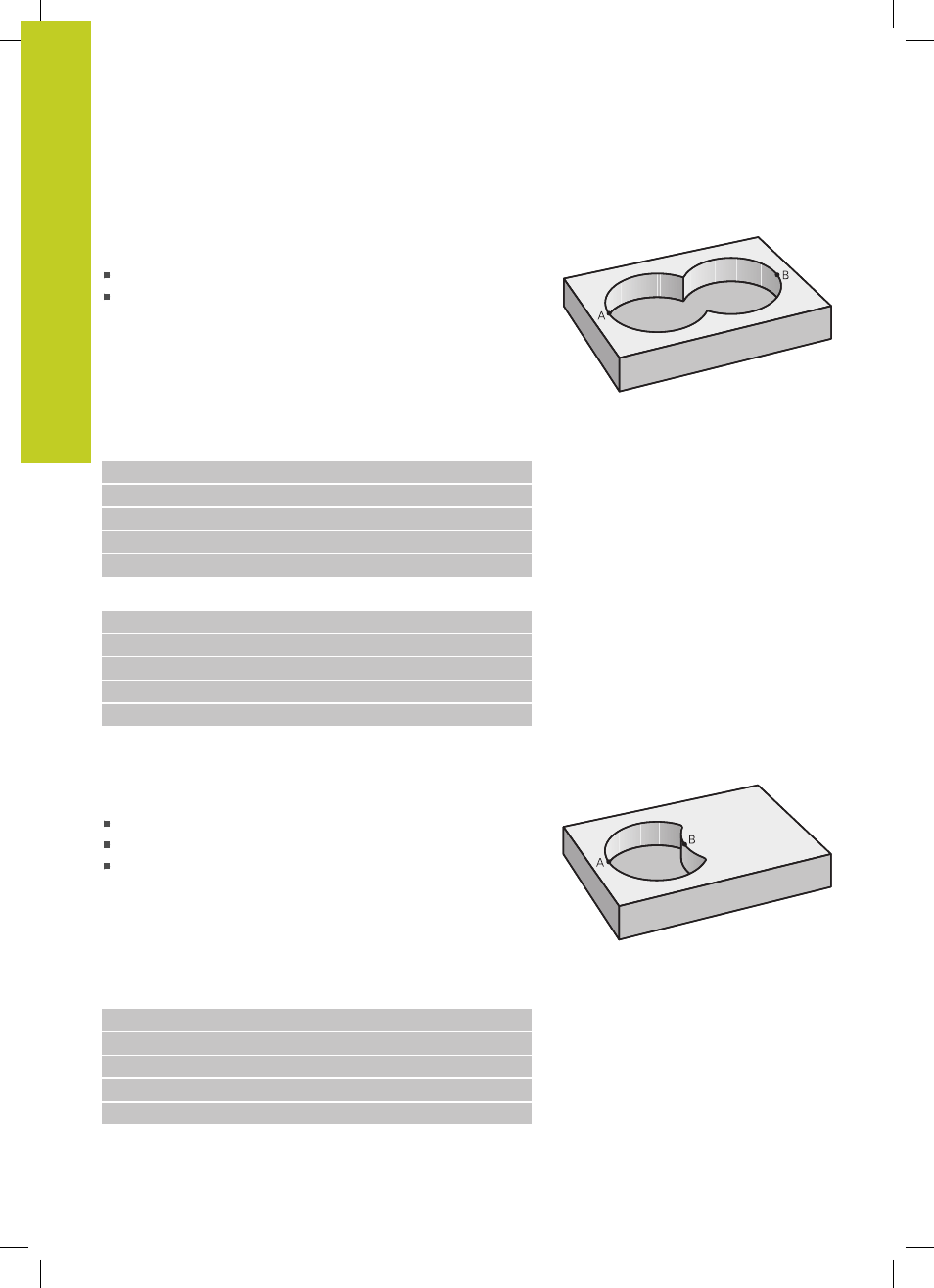

"Somma" delle superfici
È richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
Le superfici A e B devono essere tasche.
La prima tasca (nel ciclo 14) deve iniziare al di fuori della
seconda.
Superficie A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
Superficie B:
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
"Differenza" delle superfici
È richiesta la lavorazione della superficie A senza la parte coperta
da B:
A deve essere una tasca e B un'isola.
A deve iniziare al di fuori di B.
B deve iniziare all'interno di A
Superficie A:
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
