Cicli: conversioni di coordinate
11.1 Principi fondamentali
11
250
TNC 320 | Manuale utente programmazione di cicli | 4/2014
11.1 Principi fondamentali
Panoramica
Mediante la conversione delle coordinate il TNC è in grado di
eseguire un profilo programmato in diversi punti del pezzo, variando
la posizione e il fattore di scala. Il TNC mette a disposizione i
seguenti cicli per la conversione delle coordinate:

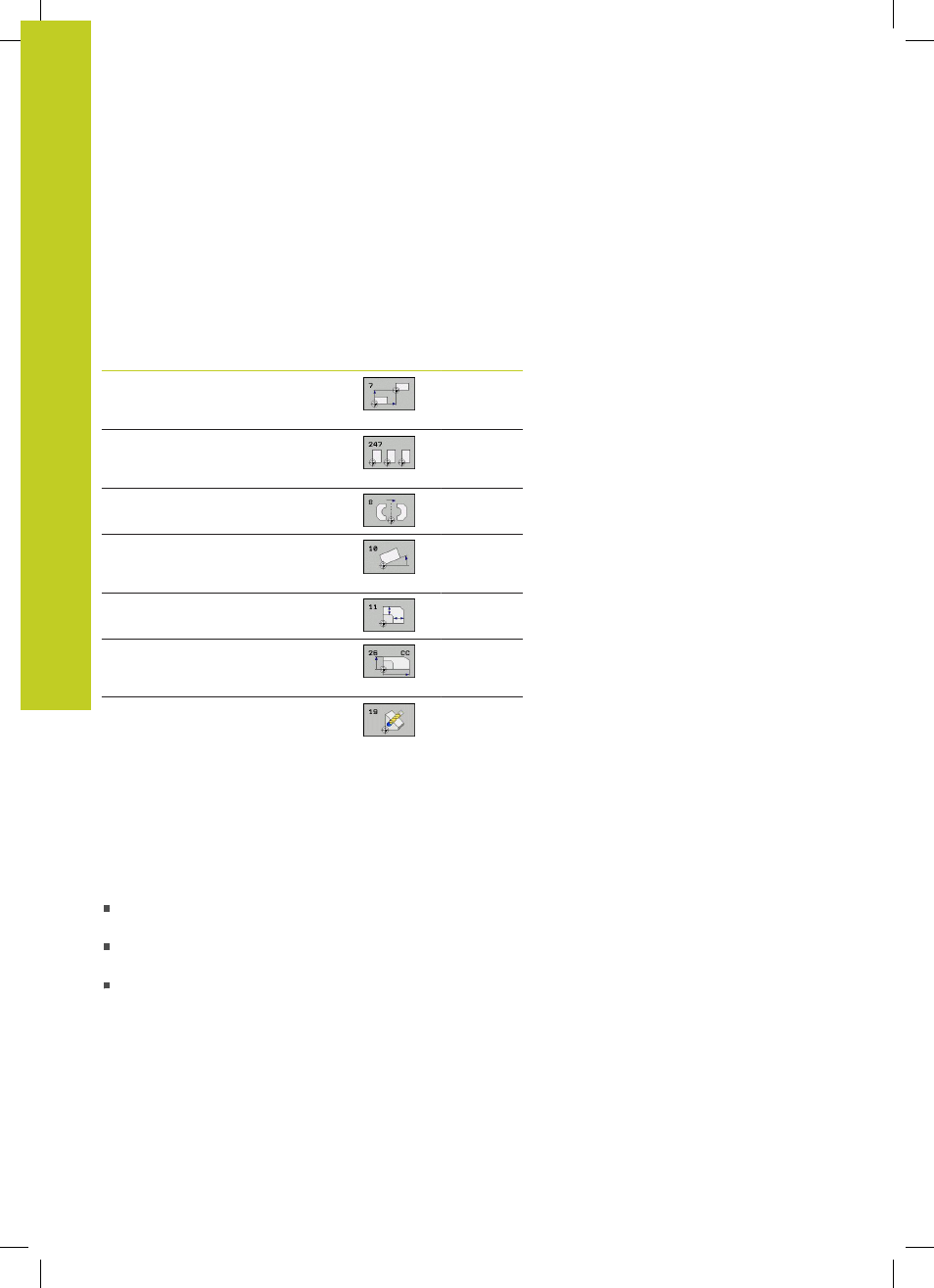

ciclo Softkey Pagina
7 ORIGINE
Spostamento dei profili direttamente
nel programma o dalle tabelle origini 251
247 IMPOSTAZIONE ZERO PEZZO
Impostazione dell'origine nel corso di
esecuzione del programma 257
8 SPECULARITÀ
Lavorazione speculare dei profili 258
10 ROTAZIONE
Rotazione dei profili nel piano di
lavoro 259
11 FATTORE SCALA
Riduzione o ingrandimento dei profili 261
26 FATTORE SCALA ASSE
Riduzione o ingrandimento di profili
con fattori di scala specifici per asse 262
19 PIANO DI LAVORO Lavorazioni
nel sistema di coordinate ruotato per
macchine con teste orientabili e/o
tavole rotanti 264
Attivazione di una conversione delle coordinate
Inizio dell'attivazione: una conversione di coordinate diventa attiva
dalla sua definizione, non deve quindi essere chiamata. Essa rimane
attiva fino ad una disattivazione o una nuova definizione.
Disattivazione di una conversione delle coordinate
Ridefinizione del ciclo con i valori di lavorazione originale, ad es.
fattore di scala 1.0
Esecuzione delle funzioni ausiliarie M2, M30 o del blocco END
PGM (in funzione del parametro macchina
clearMode)
Selezione di un nuovo programma
