Cicli di lavorazione: fresatura di tasche / fresatura di isole / fresatura di
scanalature
5.7 ISOLA CIRCOLARE (ciclo 257, DIN/ISO: G257)
5
152
TNC 320 | Manuale utente programmazione di cicli | 4/2014

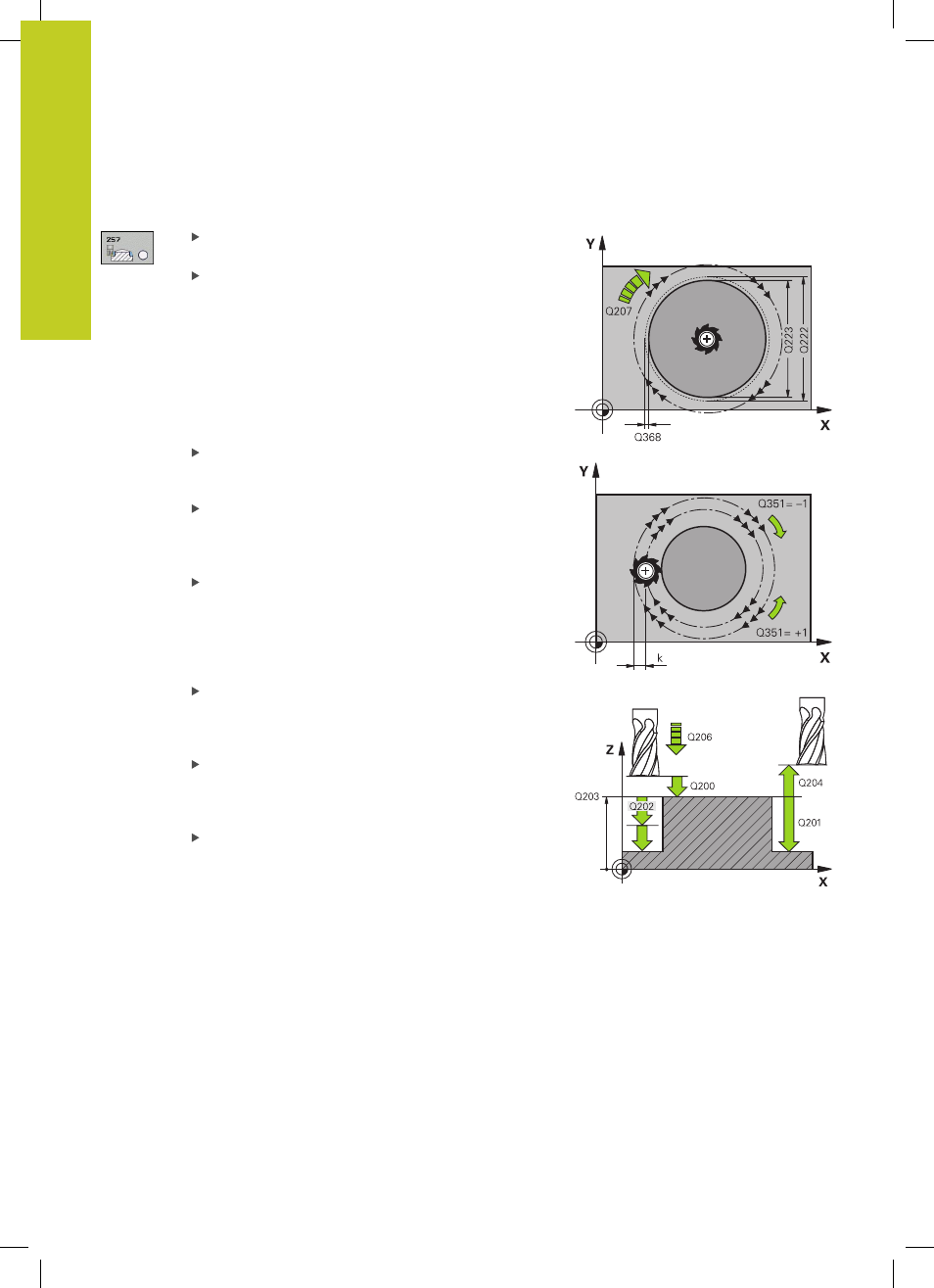

Parametri ciclo
DIAMETRO PEZZO FINITO Q223: diametro dell'isola
finita. Campo di immissione da 0 a 99999,9999
DIAMETRO PEZZO GREZZO Q222: diametro del
pezzo grezzo. Inserire il diametro del pezzo grezzo
maggiore del diametro del pezzo finito. Il TNC
esegue più accostamenti laterali, se la differenza
tra diametro del pezzo grezzo e diametro del
pezzo finito è maggiore dell'accostamento laterale
ammesso (raggio utensile per sovrapposizione
traiettorie
Q370). Il TNC calcola sempre un
accostamento laterale costante. Campo di
immissione da 0 a 99999,9999
SOVRAMETALLO LATERALE Q368 (in valore
incrementale): sovrametallo di finitura nel piano di
lavoro. Campo di immissione da 0 a 99999,9999
AVANZAMENTO FRESATURA Q207: velocità di
spostamento dell'utensile durante la fresatura in
mm/min. Campo di immissione da 0 a 99999,999 In
alternativa
FAUTO, FU, FZ
MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3:
+1 = concorde
–1 = discorde
PREDEF: Il TNC impiega il valore del blocco GLOBAL
DEF
PROFONDITÀ Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo
dell'isola. Campo di immissione da -99999,9999 a
99999,9999
PROFONDITÀ INCREMENTO Q202 (in valore
incrementale): quota dei singoli accostamenti
dell'utensile; inserire un valore maggiore di 0.
Campo di immissione da 0 a 99999,9999
AVANZAMENTO INCREMENTO Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0
a 99999,999, in alternativa
FMAX, FAUTO, FU, FZ
