MISURAZIONE ANGOLO (ciclo 420, DIN/ISO: G420) 16.4
16
TNC 320 | Manuale utente programmazione di cicli | 4/2014
383

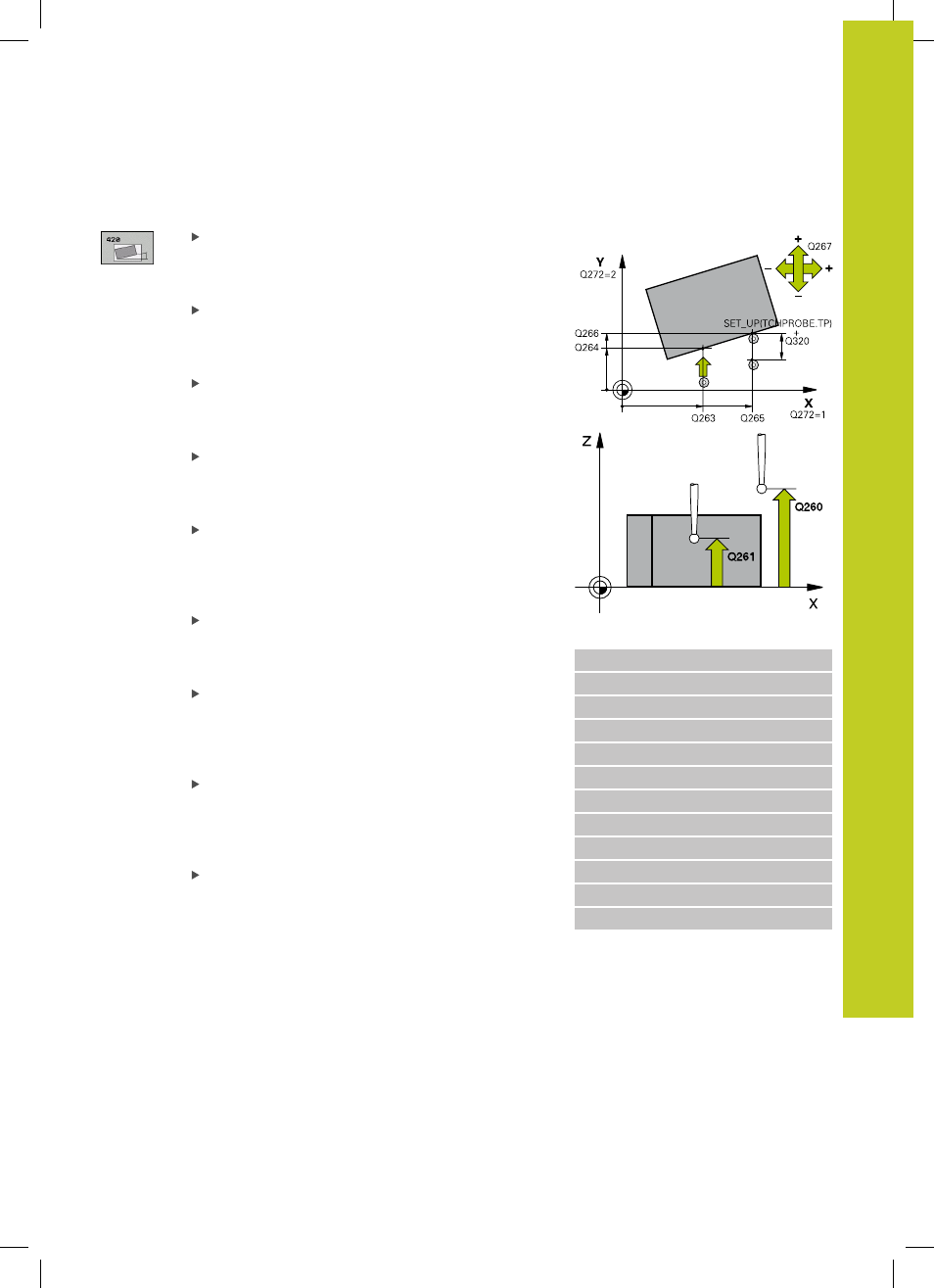

Parametri ciclo
1° PUNTO MIS. 1° ASSE Q263 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
1° PUNTO MIS. 2° ASSE Q264 (in valore assoluto):
coordinata del primo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2° PUNTO MIS. 1° ASSE Q265 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
principale del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
2° PUNTO MIS. 2° ASSE Q266 (in valore assoluto):
coordinata del secondo punto da tastare nell'asse
secondario del piano di lavoro. Campo di immissione
da -99999,9999 a 99999,9999
ASSE MISURATO Q272: asse in cui deve essere
effettuata la misurazione:
1 : asse principale = asse di misura
2 : asse secondario = asse di misura
3 : asse di tastatura = asse di misura
DIREZ. ATTRAVERS. 1 Q267: direzione nella quale il
tastatore deve avvicinarsi al pezzo:
-1 : direzione di spostamento negativa
+1 : direzione di spostamento positiva
MIS. ALTEZZA SU ASSE TASTATORE Q261 (in valore
assoluto): coordinata del centro della sfera (=
punto di contatto) nell'asse del tastatore, sul quale
deve essere effettuata la misurazione. Campo di
immissione da -99999,9999 a 99999,9999
DISTANZA DI SICUREZZA Q320 (in valore
incrementale): distanza addizionale tra il punto
di misura e la sfera del tastatore. Q320 attivo in
aggiunta a
SET_UP (tabella del sistema di tastatura).
Campo di immissione da 0 a 99999,9999
ALTEZZA DI SICUREZZA Q260 (in valore assoluto):
coordinata dell'asse del tastatore che esclude una
collisione tra il tastatore e il pezzo (dispositivo di
serraggio). Campo di immissione da -99999,9999 a
99999,9999
Blocchi NC
5 TCH PROBE 420 MIS. ANGOLO
Q263=+10 ;1º PUNTO 1º ASSE
Q264=+10 ;1º PUNTO 2º ASSE
Q265=+15 ;2º PUNTO 1º ASSE
Q266=+95 ;2º PUNTO 2º ASSE
Q272=1 ;ASSE MISURATO
Q267=-1 ;DIREZIONE ATTRAVERS.
Q261=-5 ;ALTEZZA MISURATA
Q320=0 ;DISTANZA SICUREZZA
Q260=+10 ;ALTEZZA DI SICUREZZA
Q301=1 ;SPOST. A ALT. SICUR.
Q281=1 ;PROTOCOLLO DI MIS.
