Cicli di lavorazione: spianatura
10.3 SUPERFICIE REGOLARE (ciclo 231, DIN/ISO: G231)
10
232
TNC 320 | Manuale utente programmazione di cicli | 4/2014

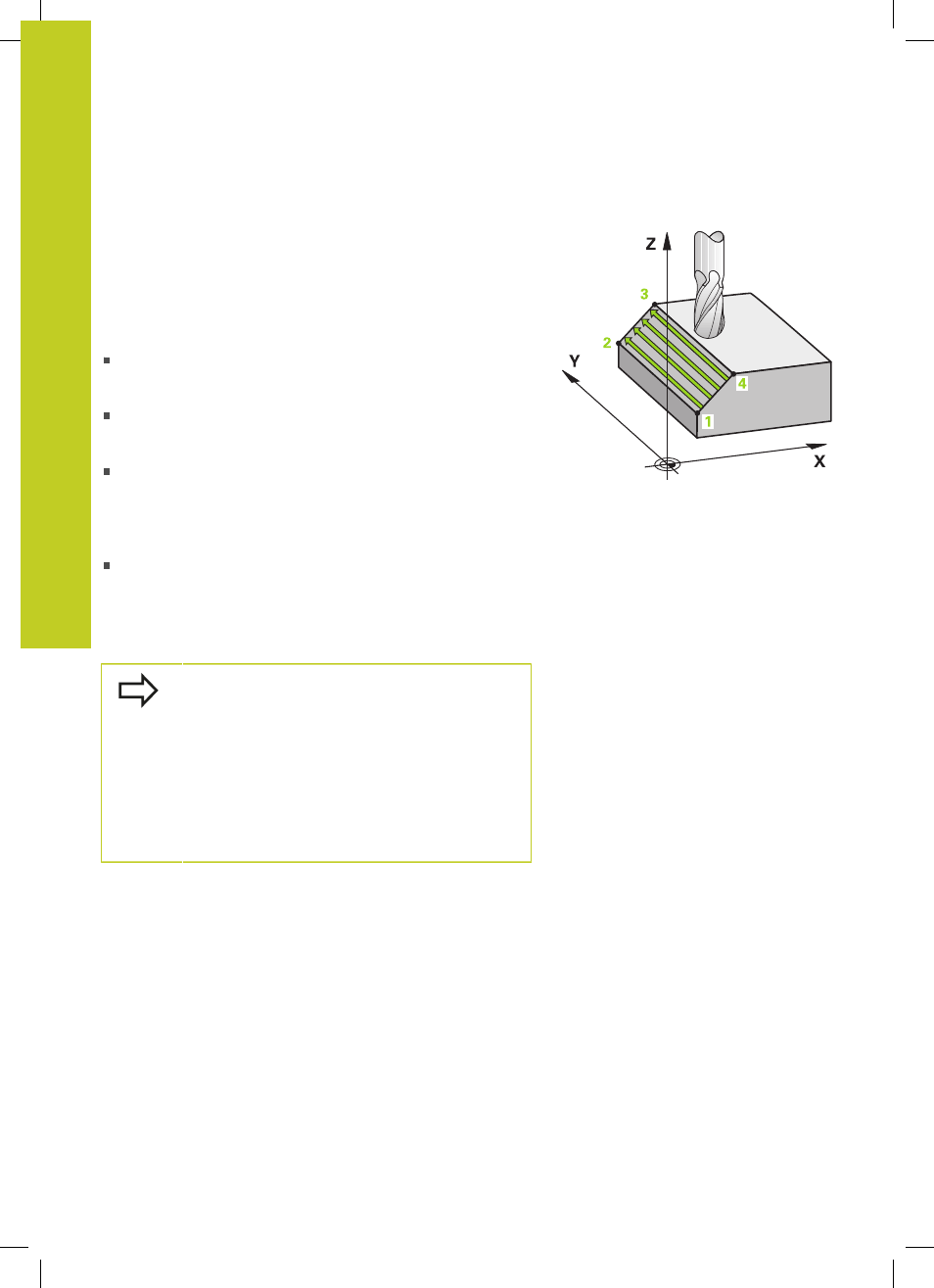

Impostazione della passata
Il punto di partenza e quindi la direzione di fresatura sono
liberamente selezionabili, poiché il TNC esegue le singole passate
dal punto
1 al punto 2 e lo svolgimento complessivo procede
dai punti 1 / 2 ai punti 3 / 4 . Il punto 1 può essere definito su un
qualsiasi spigolo della superficie da lavorare.
Impiegando una fresa a candela la qualità della superficie può
essere ottimizzata:
Con una passata a spinta (coordinata dell'asse del mandrino del
punto
1 maggiore della coordinata dell'asse del mandrino del
punto 2 ) per superfici poco inclinate.
Con una passata a trazione (coordinata dell'asse del mandrino
del punto
1 minore della coordinata dell'asse del mandrino del
punto 2 ) per superfici molto inclinate
Per le superfici sghembe impostando la direzione del
movimento principale (dal punto
1 al punto 2 ) in direzione della
pendenza maggiore
Impiegando una fresa a raggio frontale la qualità della superficie
può essere ottimizzata:
Per le superfici sghembe impostando la direzione
del movimento principale (dal punto
1 al punto 2 )
perpendicolarmente alla direzione della pendenza maggiore
Per la programmazione
Il TNC posiziona l'utensile sul punto di partenza 1
partendo dalla posizione attuale con un movimento
lineare 3D. L'utensile deve essere preposizionato
in modo tale da escludere qualsiasi collisione con il
pezzo o i dispositivi di serraggio.
Il TNC sposta l'utensile tra le posizioni programmate
con CORREZIONE DEL RAGGIO
R0
Utilizzare eventualmente una fresa con tagliente
frontale a taglio centrale (DIN 844) oppure effettuare
una preforatura con il ciclo 21.
