Cicli di lavorazione: definizioni di sagome
6.4 Esempi di programmazione
6
164
TNC 320 | Manuale utente programmazione di cicli | 4/2014
6.4 Esempi di programmazione

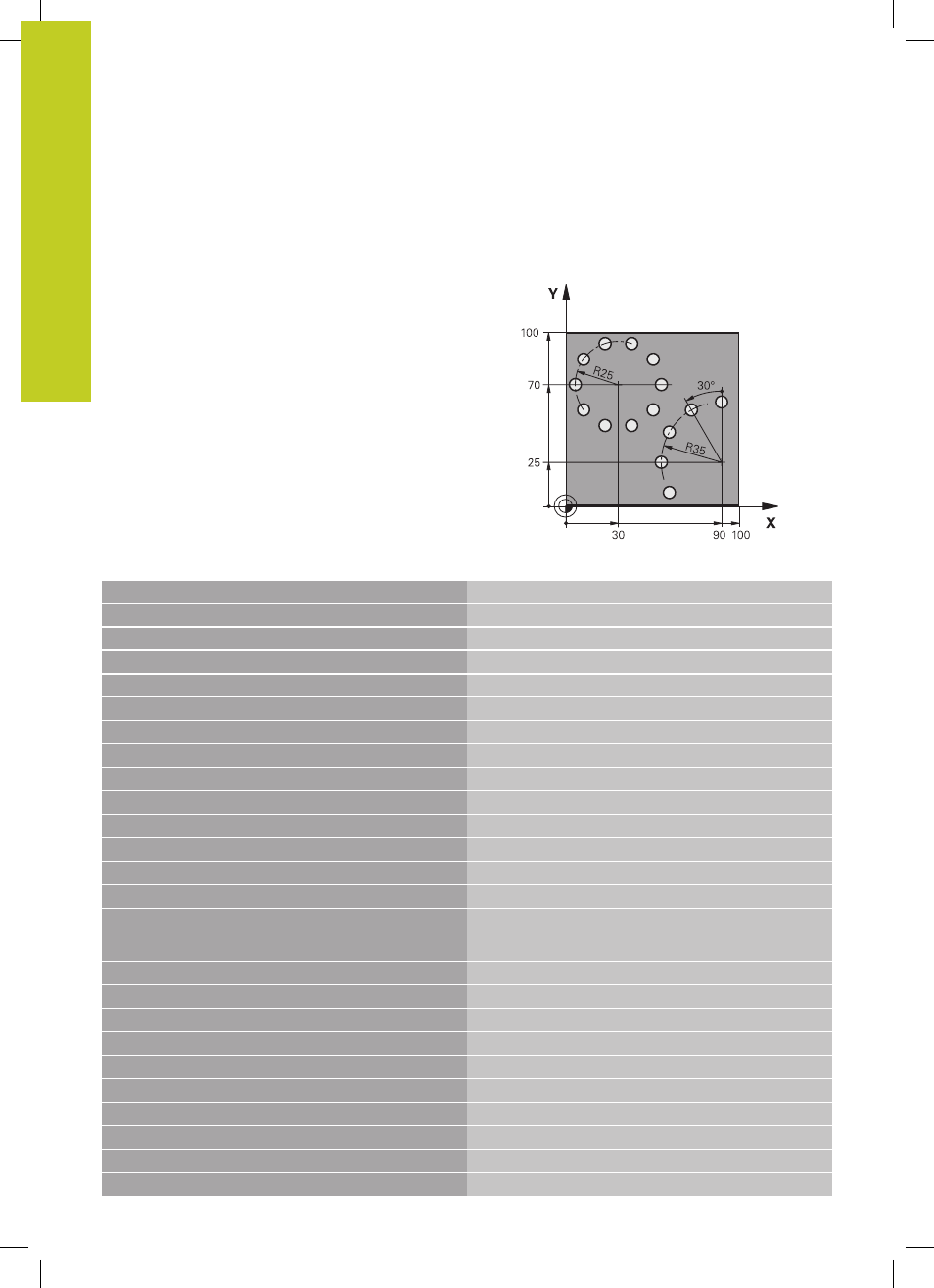

Esempio: cerchi di fori
0 BEGIN PGM FORAT MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definizione pezzo grezzo
2 BLK FORM 0.2 Y+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Chiamata utensile
4 L Z+250 R0 FMAX M3
Disimpegno utensile
5 CYCL DEF 200 FORATURA Definizione del ciclo "Foratura"
Q200=2 ;DISTANZA SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=4 ;PROF. INCREMENTO
Q210=0 ;TEMPO ATTESA SOPRA
Q203=+0 ;COORD. SUPERFICIE
Q204=0 ;2° DIST. DI SICUREZZA
Q211=0.25 ;TEMPO ATTESA SOTTO
6 CYCL DEF 220 CERCHIO FIGURE Definizione del ciclo Cerchio di fori 1, CYCL 200 viene
richiamato automaticamente, Q200, Q203 e Q204 sono
attivi dal ciclo 220
Q216=+30 ;CENTRO 1º ASSE
Q217=+70 ;CENTRO 2º ASSE
Q244=50 ;DIAMETRO RIFERIMENTO
Q245=+0 ;ANGOLO DI PARTENZA
Q246=+360 ;ANGOLO FINALE
Q247=+0 ;ANGOLO INCREMENTALE
Q241=10 ;NUMERO LAVORAZIONI
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=100 ;2° DIST. DI SICUREZZA
