Cicli di tastatura: rilevamento automatico delle origini
15.4 ORIGINE SU RETTANGOLO INTERNO (ciclo 410, DIN/ISO: G410)
15
330
TNC 320 | Manuale utente programmazione di cicli | 4/2014
15.4 ORIGINE SU RETTANGOLO INTERNO
(ciclo 410, DIN/ISO: G410)
Esecuzione del ciclo

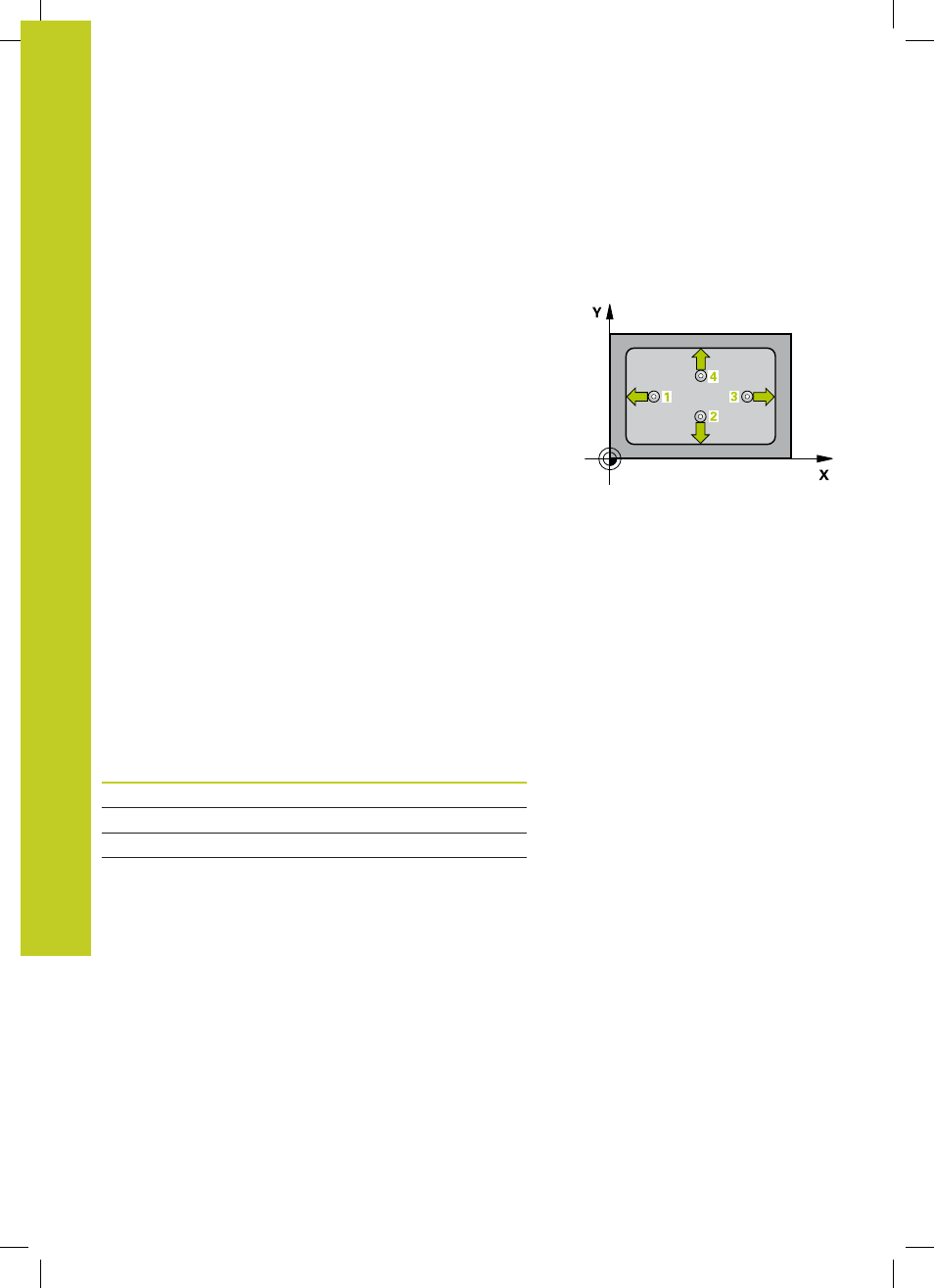

Il ciclo di tastatura 410 rileva il centro di una tasca rettangolare
e imposta questo centro quale origine. In alternativa il TNC può
registrare questo centro in una tabella origini o in una tabella
Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 292) sul punto da tastare
1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna
F)
3 Quindi, il tastatore si porta sul successivo punto da tastare 2
parassialmente all'altezza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto
da tastare 4 eseguendo rispettivamente la terza e la quarta
tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri di ciclo
Q303 e Q305
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore e salva i valori reali nei parametri
Q presentati di seguito
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q154 Valore reale lunghezza lato asse princ.
Q155 Valore reale lunghezza lato asse sec.
