SUPERFICIE REGOLARE (ciclo 231, DIN/ISO: G231) 10.3
10
TNC 320 | Manuale utente programmazione di cicli | 4/2014
233

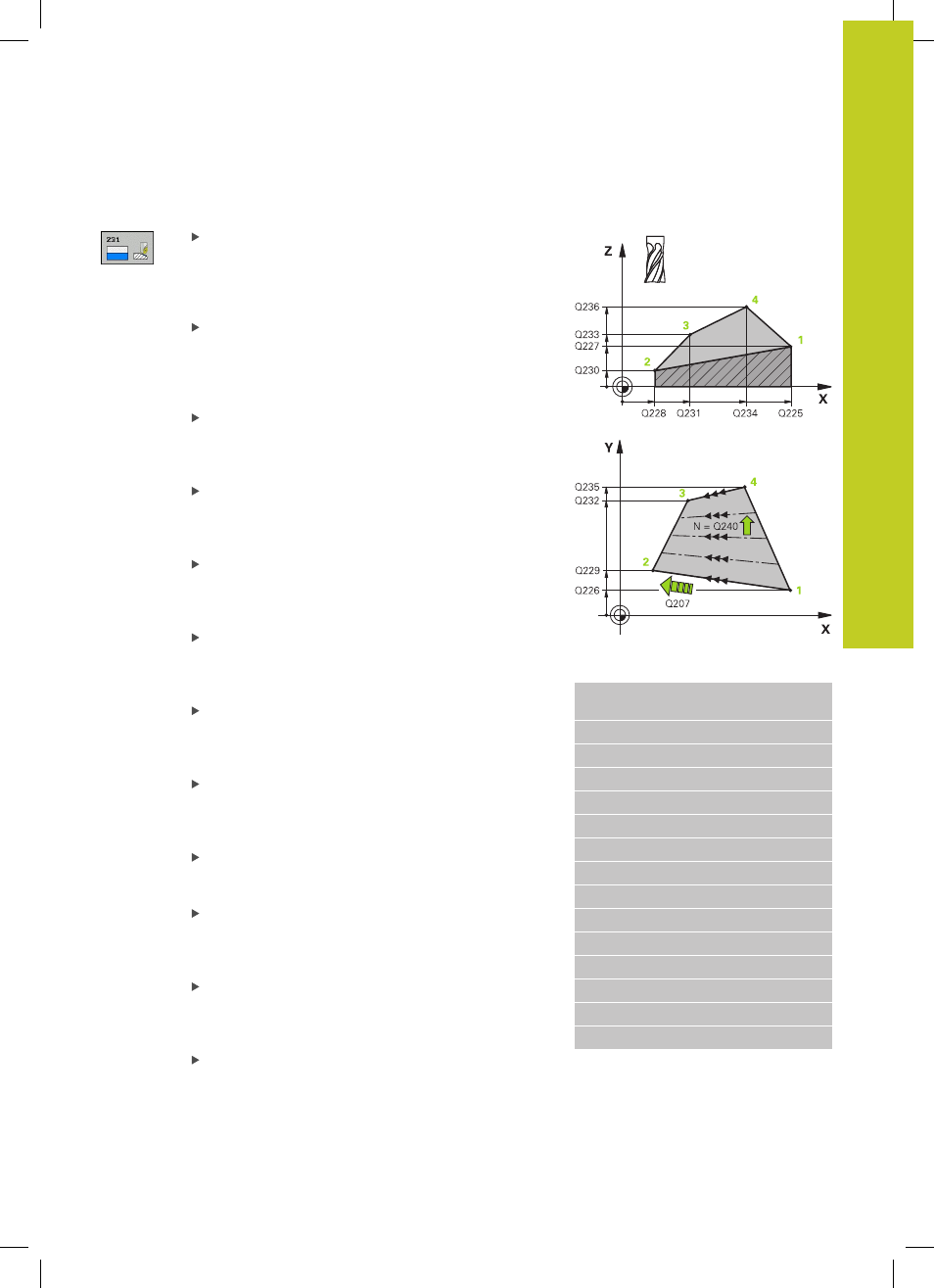

Parametri ciclo
PUNTO DI PARTENZA 1º ASSE Q225 (in valore
assoluto): coordinata del punto di partenza della
superficie da lavorare nell'asse principale del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
PUNTO DI PARTENZA 2º ASSE Q226 (in valore
assoluto): coordinata del punto di partenza della
superficie da lavorare nell'asse secondario del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
PUNTO DI PARTENZA 3º ASSE Q227 (in valore
assoluto): coordinata del punto finale della superficie
da spianare nell'asse del mandrino. Campo di
immissione da -99999,9999 a 99999,9999
2º PUNTO 1º ASSE Q228 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse principale del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
2º PUNTO 2º ASSE Q229 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse secondario del piano di lavoro.
Campo di immissione da -99999,9999 a 99999,9999
2º PUNTO 3º ASSE Q230 (in valore assoluto):
coordinata del punto finale della superficie da
spianare nell'asse del mandrino. Campo di
immissione da -99999,9999 a 99999,9999
3º PUNTO 1º ASSE Q231 (in valore assoluto):
coordinata del punto
3 nell'asse principale del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
3º PUNTO 2º ASSE Q232 (in valore assoluto):
coordinata del punto
3 nell'asse secondario
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
3º PUNTO 3º ASSE Q233 (in valore assoluto):
coordinata del punto
3 nell'asse del mandrino.
Campo di immissione da -99999,9999 a 99999,9999
4º PUNTO 1º ASSE Q234 (in valore assoluto):
coordinata del punto
4 nell'asse principale del piano
di lavoro. Campo di immissione da -99999,9999 a
99999,9999
4º PUNTO 2º ASSE Q235 (in valore assoluto):
coordinata del punto
4 nell'asse secondario
del piano di lavoro. Campo di immissione da
-99999,9999 a 99999,9999
4º PUNTO 3º ASSE Q236 (in valore assoluto):
coordinata del punto
4 nell'asse del mandrino.
Campo di immissione da -99999,9999 a 99999,9999
Blocchi NC
72 CYCL DEF 231 231SUPERFICIE
REGOLARE
Q225=+0
;PUNTO PART. 1° ASSE
Q226=+5 ;PUNTO PART. 2° ASSE
Q227=-2 ;PUNTO PART. 3° ASSE
Q228=+100 ;2° PUNTO 1° ASSE
Q229=+15 ;2° PUNTO 2° ASSE
Q230=+5 ;2° PUNTO 3° ASSE
Q231=+15 ;3º PUNTO 1º ASSE
Q232=+125 ;3° PUNTO 2° ASSE
Q233=+25 ;3° PUNTO 3° ASSE
Q234=+15 ;4° PUNTO 1° ASSE
Q235=+125 ;4° PUNTO 2° ASSE
Q236=+25 ;4° PUNTO 3° ASSE
Q240=40 ;NUMERO PASSATE
Q207=500 ;AVANZAM. FRESATURA
