Cicli di tastatura: rilevamento automatico delle origini
15.5 ORIGINE SU RETTANGOLO ESTERNO (ciclo 411, DIN/ISO: G411)
15
334
TNC 320 | Manuale utente programmazione di cicli | 4/2014
15.5 ORIGINE SU RETTANGOLO ESTERNO
(ciclo 411, DIN/ISO: G411)
Esecuzione del ciclo

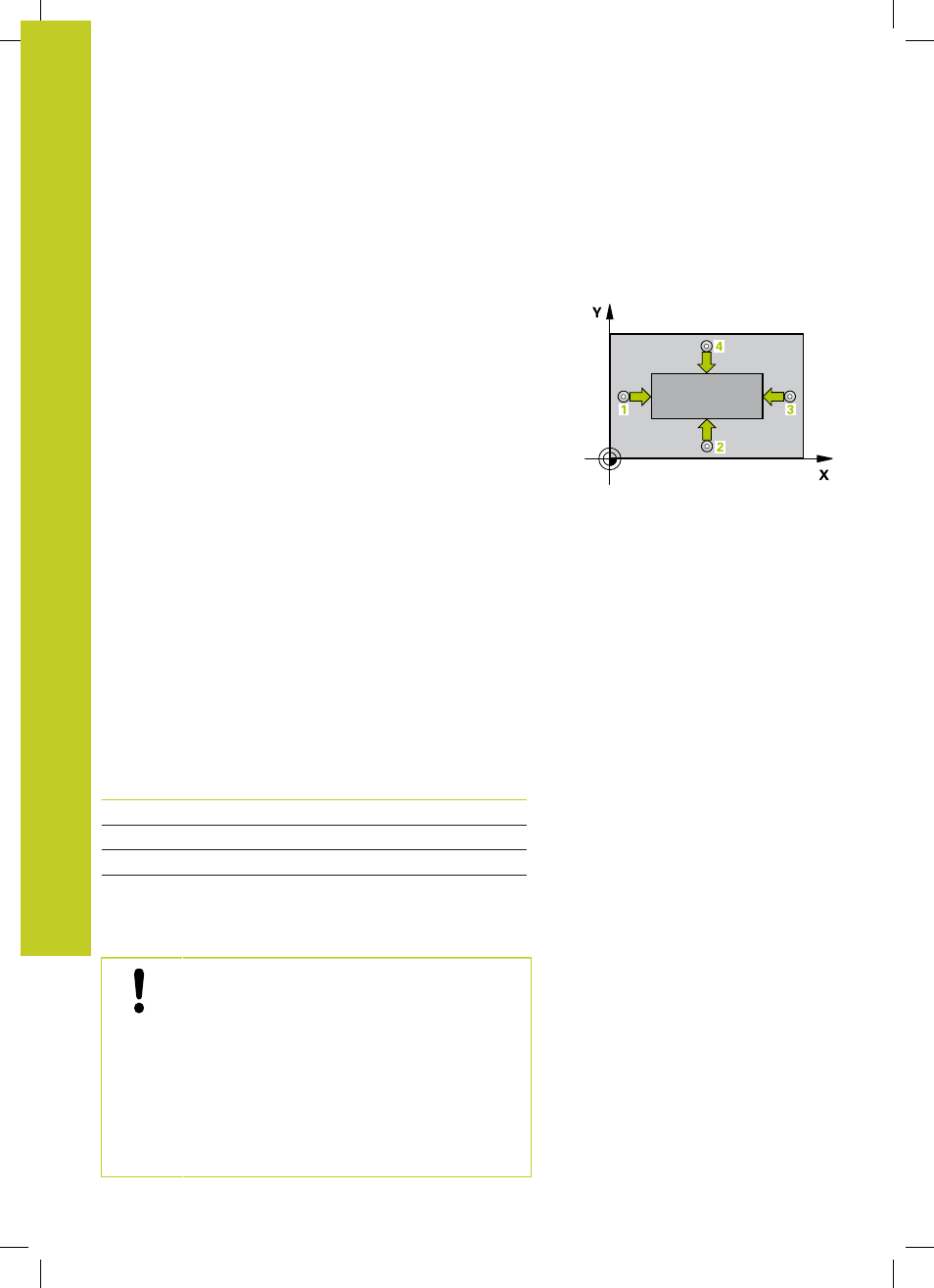

Il ciclo di tastatura 411 rileva il centro di un'isola rettangolare e
imposta questo centro quale origine. In alternativa il TNC può
registrare questo centro in una tabella origini o in una tabella
Preset.
1 Il TNC posiziona il tastatore in rapido (valore da colonna
FMAX)
e con la logica di posizionamento (vedere "Esecuzione dei cicli
di tastatura", Pagina 292) sul punto da tastare
1 . Il TNC calcola
i punti da tastare sulla base dei valori programmati nel ciclo e
della distanza di sicurezza dalla colonna
SET_UP della tabella del
sistema di tastatura
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (colonna
F)
3 Quindi, il tastatore si porta sul successivo punto da tastare 2
parassialmente all'altezza di misura o all'altezza di sicurezza ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto
da tastare 4 eseguendo rispettivamente la terza e la quarta
tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza
ed elabora l'origine determinata in funzione dei parametri di
ciclo Q303 e Q305 (vedere "Caratteristiche comuni dei Cicli di
tastatura per l'impostazione dell'origine", Pagina 321)
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore e salva i valori reali nei parametri
Q presentati di seguito
Numero parametro Significato
Q151 Valore reale centro asse principale
Q152 Valore reale centro asse secondario
Q154 Valore reale lunghezza lato asse princ.
Q155 Valore reale lunghezza lato asse sec.
Per la programmazione
Attenzione Pericolo di collisione!
Per evitare collisioni tra il tastatore e il pezzo inserire
per la lunghezza del 1º e del 2º lato dell'isola un
valore approssimato
per eccesso .
Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.
Se si imposta un'origine con il ciclo di tastatura
(Q303 = 0) e si impiega anche la tastatura con
asse TS (Q381 = 1), non deve essere attiva alcuna
conversione delle coordinate.
