Cicli: conversioni di coordinate
11.8 FATTORE SCALA ASSE (ciclo 26)
11
262
TNC 320 | Manuale utente programmazione di cicli | 4/2014

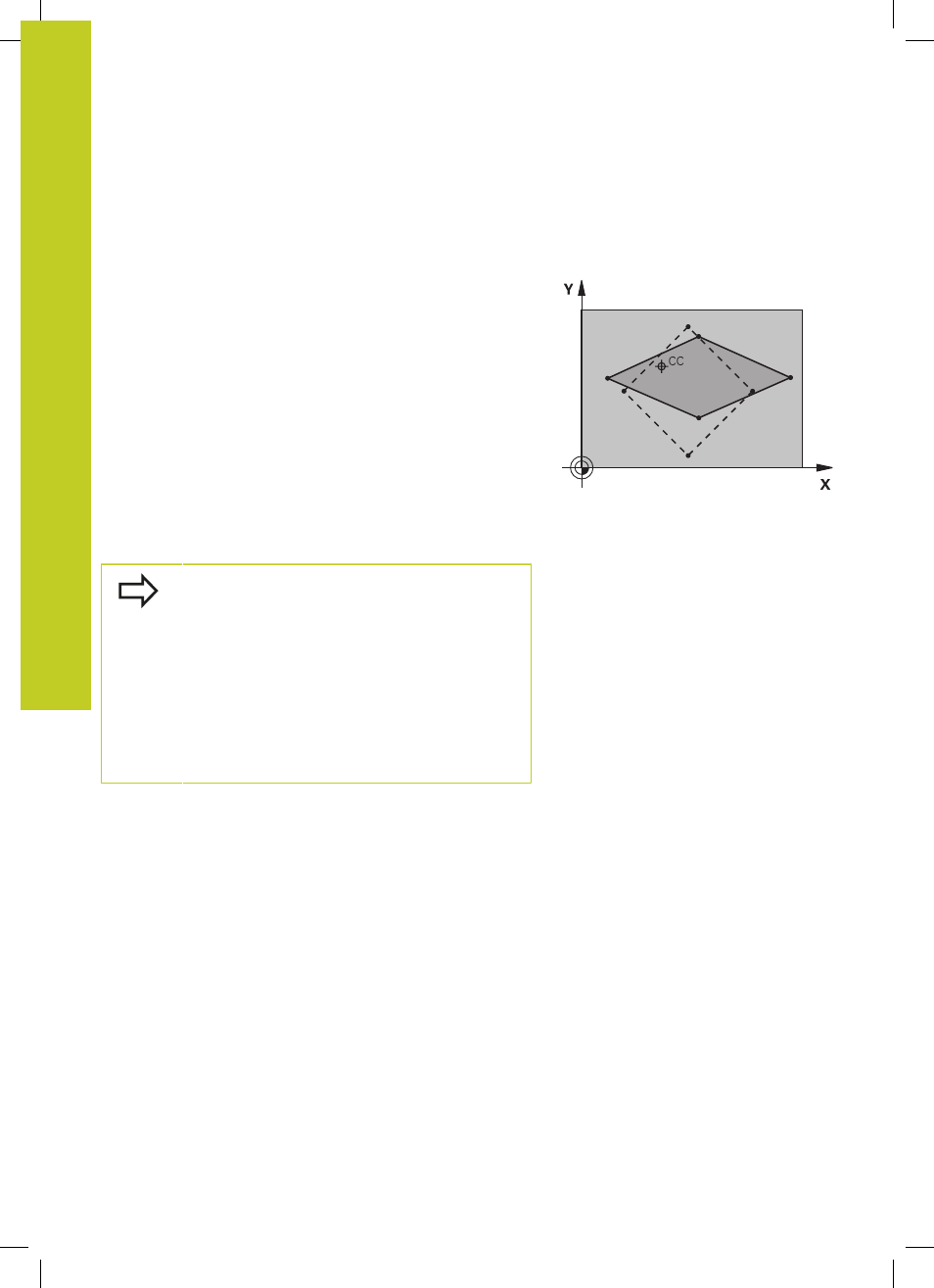

11.8 FATTORE SCALA ASSE (ciclo 26)
Attivazione
Con il ciclo 26 si può tenere conto di fattori di restringimento e di
maggiorazione specifici per gli assi.
Il FATTORE SCALA è attivo dalla sua definizione nel programma.
Esso è attivo anche nel modo operativo
Posizionamento con
immissione manuale. Il TNC visualizza il fattore di scala attivo nella
visualizzazione di stato supplementare.
Annullamento
Riprogrammare il ciclo FATTORE SCALA inserendo il fattore 1 per il
relativo asse.
Per la programmazione
Gli assi di coordinate con posizioni per traiettorie
circolari non possono essere allungati o compressi
con fattori di scala differenti.
Per i singoli assi di coordinate è possibile inserire un
fattore di scala individuale.
Inoltre è possibile programmare le coordinate di un
centro valido per tutti i fattori di scala.
Questo permette un allungamento o una
compressione del profilo rispetto al centro, quindi
non necessariamente da e verso l'origine attiva come
nel ciclo 11 FATTORE SCALA.
