Advanced Contact Technology
8 / 12 www.multi-contact.com
A = CT-E1-26
B = CT-E3-3
C = CT-E1-6
D = CT-E1-15
E = CT-E1,5-5
F = CT-E0,6-20

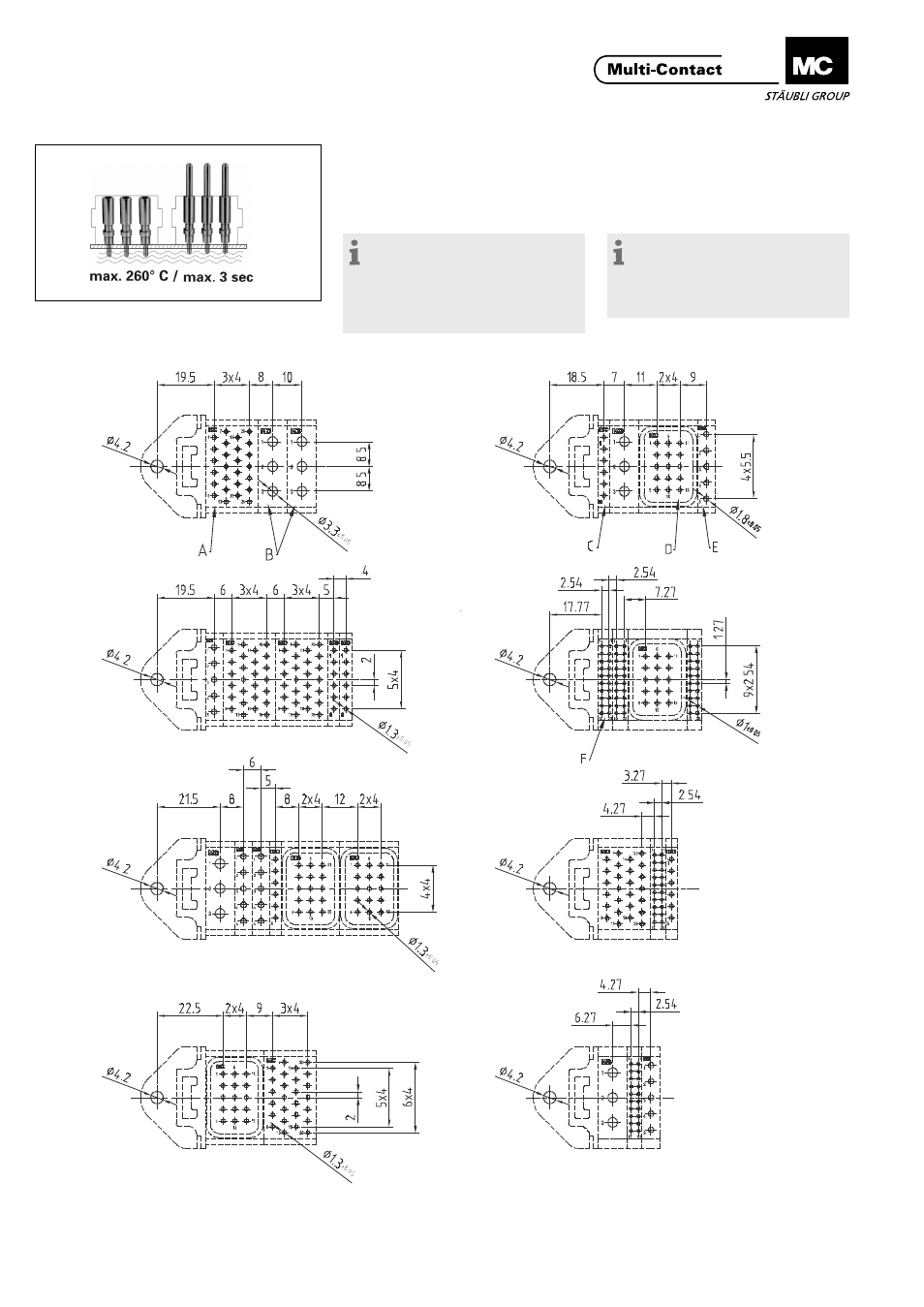

Piani di foratura per contatti
PCB Drilling plans PCB contacts
Lato connessione maschio e fem-
mina sono identici
Male and female connecting face
are identical
Nota:
Massima temperatura di saldatura:
260 °C Durata massima di saldatura:
3 secondi Il materiale di cui è com-
posto il portacontatti resiste al liquido
detergente tricloroetilene.
Hinweis:
Max. soldering temp.: 260 °C
Max. soldering time: 3 seconds.
Material of contact carrier, is resistant
to the cleaning fluid trichloroethylene.
Vista: lato connessione Connecting face view
Interasse saldature, tolleranza: ±0,1
Distance between holes, tolerance: ±0,1
