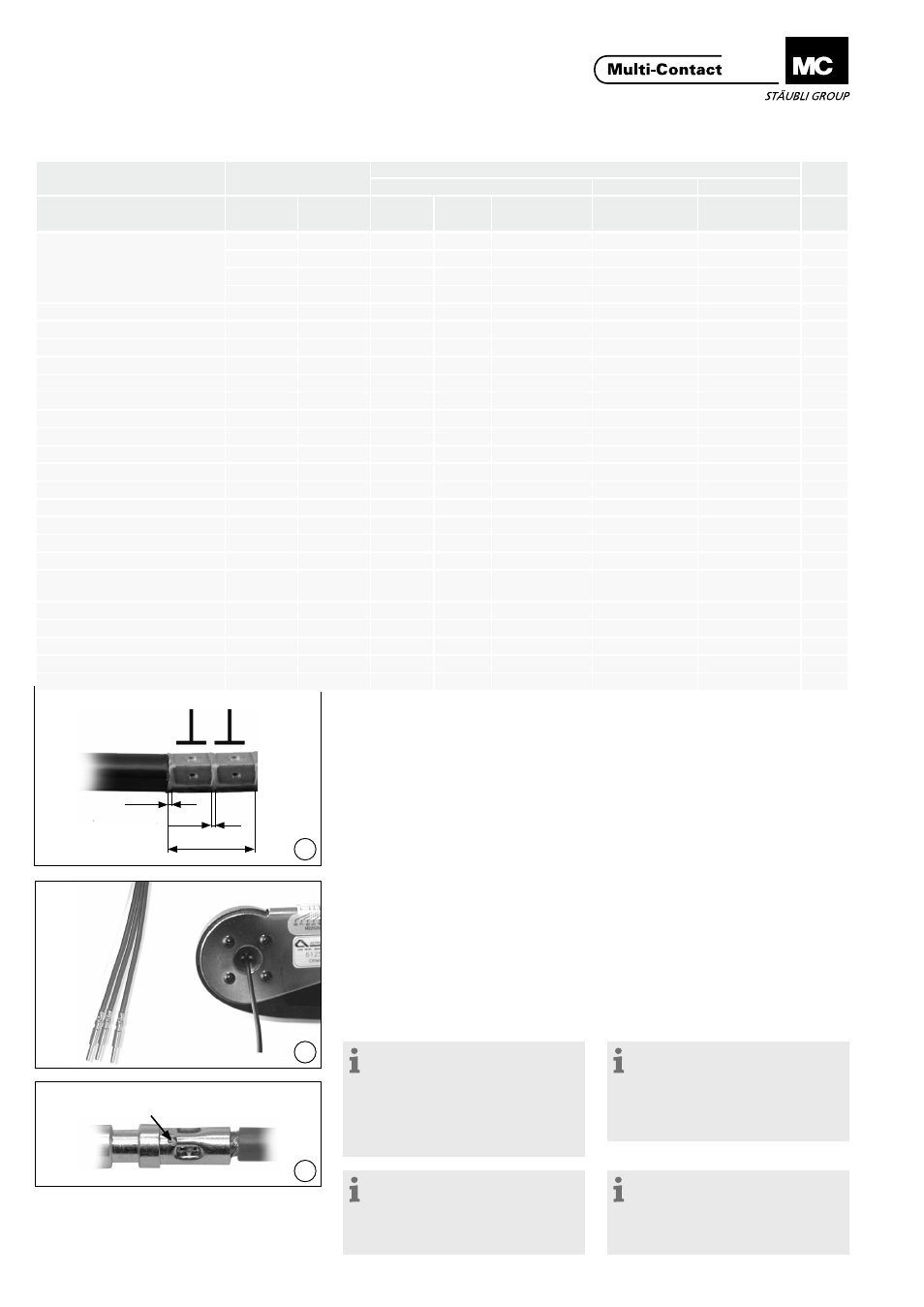

Advanced Contact Technology
6 / 12 www.multi-contact.com
29
2)
30
31
max.21
2x
min.2
min.2
Ø Nominale maschio / femmina
Nominal Ø pin / socket
Sezione conduttore
Conductor cross section
Pinza per crimpare / Crimping pliers
L1
CT-M-CZ M-PZ-13 M-PZ-T2600
mm mm 2 AWG
Selector
AWG-No Selector
SEL-No Locatore
Locator Inserto
Insert Inserto
Insert
mm
Contatti per termocoppie
Thermocouple contacts
(DBP2-/DSP2/CT-BP1/CT-SP1)
0,14 26 26 1 MES-CZ 1) - - 4,5
0,2 24 24 2 MES-CZ 1) - - 4,5
0,34 22 22 3 MES-CZ 1) - - 4,5
0,5 20 20 4 MES-CZ 1) - - 4,5
0,6 0,14 26 26 1 MES-CZ-CT 0,6 - - 5
0,6 0,25 24 24 2 MES-CZ-CT 0,6 - - 5
1 0,25 24 24 2 MES-CZ-CT1 - - 4,5
1 0,5 20 20 4 MES-CZ-CT1 - - 4,5
1 0,75 18 18 5 MES-CZ-CT1 - - 4,5
1,5 0,5 20 20 4 MES-CZ-CT1,5 - - 4,5
1,5 1 18 18 5 MES-CZ-CT1,5 - - 4,5
1,5 1,5 16 16 6 MES-CZ-CT1,5 - - 4,5
3 2,5 14 14 7 MES-CZ-CT3 - - 8
3 4 12 12 8 MES-CZ-CT3 - - 8
6 6 10 - - - MES-PZ-TB-5/6 - 10
6 10 8 - - - MES-PZ-TB-8/10 TB8-17 10
6 16 6 - - - MES-PZ-TB-9/16 TB9-13 10
8 10 8 - - - MES-PZ-TB-8/10 TB8-17 10
8 16 6 - - - MES-PZ-TB-9/16 TB9-13 10
8 25 4 - - -
MES-PZ-
TB-11/25
TB11-14,5 10
8 35 2 - - - - TB9-13 12
8 50 1/0 - - - - TB11-14,5 23
12 50 1/0 - - - - TB11-14,5 23
12 70 2) 2/0 - - - - TB8-17 26
12 95 2) 3/0 - - - - TB20 28
Tab. 1
Il locatore MES-CZ può essere anche utilizzato
per maschio/femmina con Ø nominali da 1 mm
a 3 mm.
1) The locator MES-CZ can also be used for nomi-
nal Ø pin/socket from 1 mm up to 3 mm.
(ill. 29)
2) Con una terminazione a crimpare, per cavi
di sezione pari a 70 mm 2 o 95 mm 2 , devono
essere effettuate due crimpature una a fianco
all’altra�
(ill. 29)
2) In crimp terminations with a conductor cross-
section of 70 mm 2 or 95 mm 2 , two pinches
must be performed side by side�
Montaggio dei cavi Cable assembly
Raccordo di crimpaggio Crimp connection
Pinza di crimpaggio e inserto come da
Tab� 1�
Crimping pliers and insert according
to Tab� 1�
(ill. 30)
Inserire il conduttore singolo nella
bussola di crimpaggio del contatto
fino all‘arresto. Spingere il conduttore
in direzione assiale nella bussola�
(ill. 30)
Insert wire into the contact crimping
sleeve as far as it will go�
Nota:
per contatti con Ø nominale
0,6 mm, 1 mm, 1,5 mm e 3 mm: I
conduttori collegati devono essere
visibili prima e dopo il crimpaggio
nel foro di ispezione della bussola (ill.
31).
Hinweis:
For contacts with nominal
Ø 0,6 mm, 1 mm, 1,5 mm and
3 mm: Wires must be visible in the
sight hole before and after crimping
(ill. 31).
Nota:
dopo aver connesso il cavo, la
zona di crimpatura deve essere iso-
lata con la guaina termorestringente,
ordine No. 33.5666.
Note:
After connecting the cable, the
crimp area must be insulated with
the shrink-on sleeve, order No.
33.5666.
Foro d’ispezione
Sight hole
